Alloy 20合金的焊接

2019-12-27

Alloy20，UNS編號N08020，國內俗稱20#合金，ASME第IX卷中材料類別為P No.45，典型成分35Ni-35Fe-20Cr-Nb，相當于我國的0Cr20Ni35Mo3Cu4Nb，即NS1403耐蝕合金。Alloy20是一種奧氏體鐵鎳基耐蝕合金，對氧化性和中等還原性腐蝕有很好的抵抗能力，具有優異的抗應力腐蝕開裂能力和耐局部腐蝕能力。

該合金在很多化工工藝介質中有良好的耐蝕性，包括侵蝕性很強的無機酸溶液、氯氣和含氯化物的各種介質、干燥氯氣、甲酸和醋酸、酸酐、海水和鹽水等，成為理想的介質輸送材料，在煙氣洗滌塔、濕法冶金及硫酸工業裝置中得到大量應用。

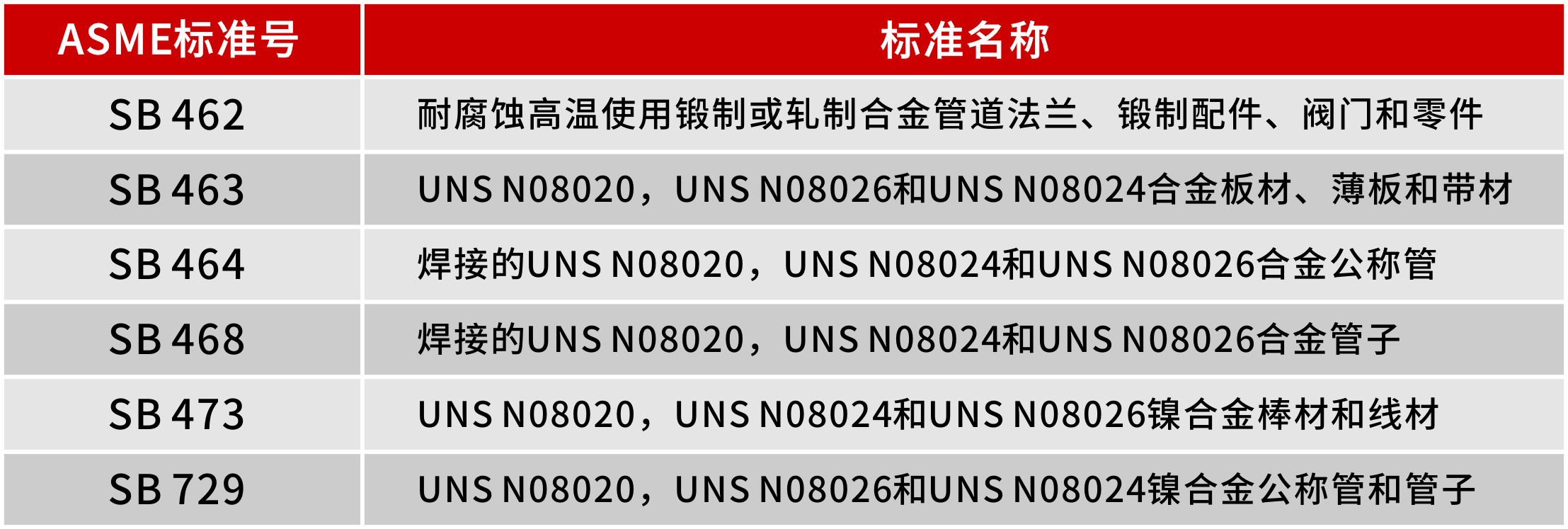

Alloy20（N08020）主要執行標準：

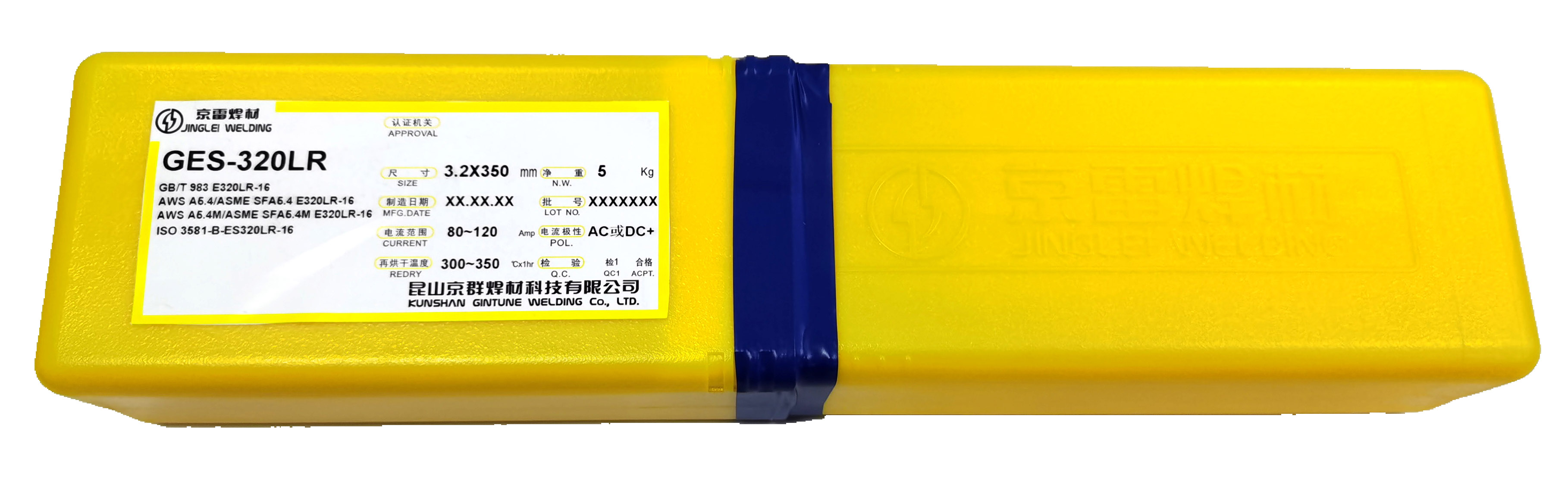

Alloy20合金配套焊條  京群GES-320LR

一、Alloy20合金的性能

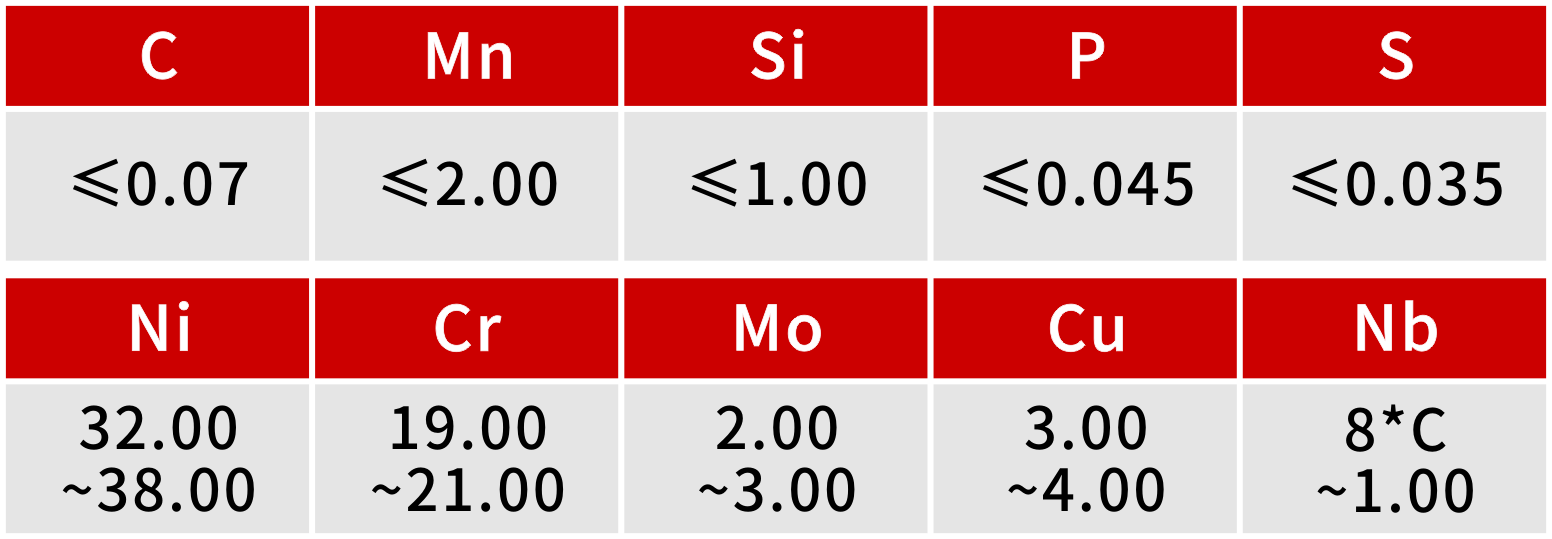

1.1化學成分（wt%）

   *余量為Fe。

1.2常溫機械性能

二、Alloy20合金的焊接性及焊接工藝

2.1 焊接性分析

Alloy20的焊接具有與奧氏體不銹鋼相類似的問題，即易產生焊接熱裂紋、晶間腐蝕、應力腐蝕裂紋等問題。同時由于鐵鎳合金具有較高的鎳含量，液態鎳流動性差，焊接時易產生未熔合、未焊透等缺陷，在制定焊接工藝時需充分考慮。

2.2 焊接工藝控制

⑴防止熱裂紋

嚴格控制焊縫中硫、磷、碳等有害雜質的含量，改善焊縫結晶形態。在焊接工藝上采用小電流短電弧不擺動或小擺動的多層多道焊，嚴格控制熱輸入，降低接頭的剛度和拘束度，減小結晶

過程的收縮應力。

⑵防止晶間腐蝕

嚴格控制焊材的碳含量(<0.03％)，選用含有Nb或Ti等穩定化元素的焊材。在工藝方面，焊接時盡量減少過熱，采用小焊接熱輸入，避免交叉焊縫，增大焊后冷卻速度，同時嚴格控制焊接過程中焊縫區滲碳。

⑶防止應力腐蝕

采用合理的焊接順序、焊接中盡量減小接頭拘束度以及管道無應力組對均可緩解或防止焊縫金屬的應力腐蝕。

⑷其它注意事項

焊前認真清除焊件表面水分、灰塵、油脂、油漆等，特別是含硫和鉛的雜物；嚴禁母材和焊材與碳鋼直接接觸，采用不銹鋼專用鋼絲刷及打磨片；組焊前坡口兩側各50mm范圍內清理干凈，坡口及焊絲用丙酮清洗干凈；焊接每層焊道的接頭應錯開，息弧時應填滿弧坑，并磨去弧坑缺陷；控制道間溫度不大于100℃后，方可進行下一道焊接。

三、京群配套焊材
