硬面藥芯焊絲的組織及分類
2021-09-06
2021年9月1日，京群科技舉辦了一場硬面藥芯焊絲知識講座，講座的方式是由硬面藥芯研發(fā)人員向公司相關(guān)技術(shù)人員普及硬面方面的知識；講座的目的是讓公司技術(shù)人員熟悉硬面產(chǎn)品的特性及其用途，以便能更好的服務(wù)于客戶，同時京群科技希望通過微信公眾號的方式，將講座的精華內(nèi)容分享給各位參考及學(xué)習(xí)。
硬面藥芯焊絲憑借操作簡單、生產(chǎn)效率高的優(yōu)勢，在硬面堆焊的應(yīng)用中越來越廣泛，硬面藥芯焊絲的種類豐富，分類方式也多種多樣，可以按照硬度值進行分類，也可以按照保護類型分為自保護焊絲、氣保護焊絲、埋弧焊絲，但是最準(zhǔn)確的方式還是按照組織類型進行分類。我司硬面藥芯焊絲按照組織類型可以分為以下幾類：
1、馬氏體+貝氏體
主要成分：
C≤0.3%，Mn＜2%，Cr+Mo＜1.5%
用途：
碳鋼/低合金鋼母材的堆焊，常用于農(nóng)業(yè)機械及土木工程等對硬度要求較低的行業(yè)。
典型產(chǎn)品：
GFH-34-O

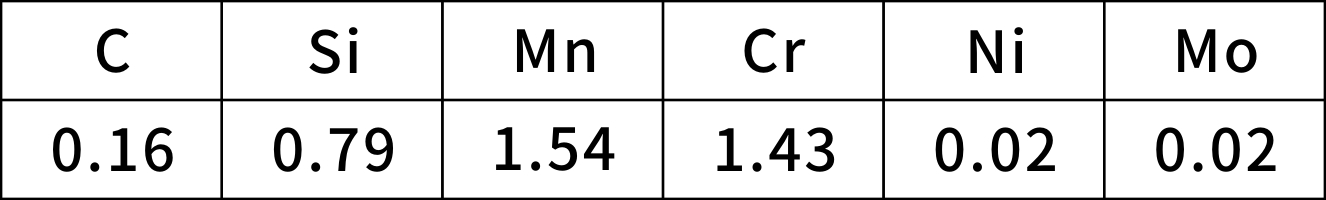

成分及硬度：
34HRC（三層）
特性：
不需氣體保護，焊前不需預(yù)熱，無應(yīng)力釋放裂紋。
2、馬氏體
主要成分：
C<0.8%, Mn<2%, Cr+Mo：3-9%
用途：
主要用于碳鋼/低合金母材抗金屬間對磨，多用于受磨損機件表面。
典型產(chǎn)品：
GFH-58(GFH-62、GFH-45)

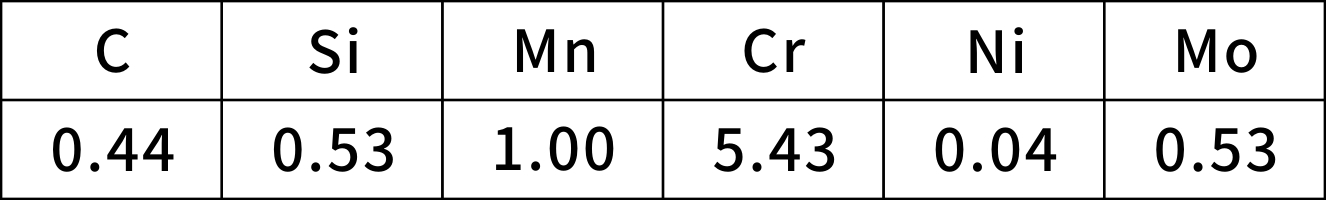

成分及硬度：
58HRC（三層）
特性：
保護氣體CO2，無應(yīng)力釋放裂紋；
母材為普通碳鋼，焊前不需預(yù)熱，道溫＞150℃；
母材低合金鋼，焊前預(yù)熱及道溫＞350℃；
母材為工具鋼，焊前預(yù)熱及道溫＞520℃。
3、高Cr馬氏體+鐵素體
主要成分：
C<0.15%, Cr：10-16%，Si＜1%
用途：
金屬間磨損，可耐一定的高溫，主要用于閥門密封面，軸承等耐蝕工件。
典型產(chǎn)品：
GFH-D507(GFH-D507Mo、GFH-D507L)

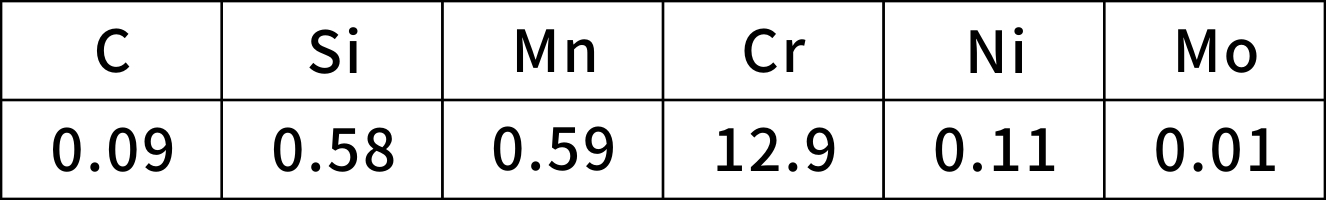

成分及硬度：
38HRC（二層）
特性：
保護氣體CO2，無應(yīng)力釋放裂紋；
由于C含量低，有可能出現(xiàn)堆焊厚度越高，硬度越低的情況。
4、高Mn奧氏體
主要成分：
C>0.3%, Mn:12-16%,Cr+Mo:5-7%
用途：
錳鋼/碳鋼/低合金鋼的堆焊，多用于耐沖擊產(chǎn)品，例如鐵軌、鋼軌等工件。
典型產(chǎn)品：
GFH-14M-O

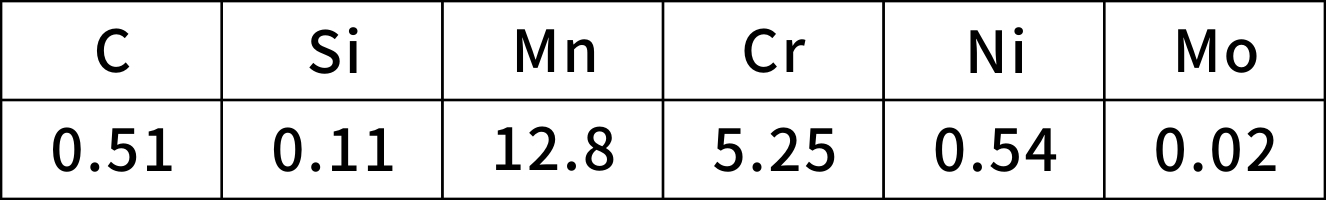

成分及硬度：
25HRC（三層加工前）
特性：
無需氣體保護，無應(yīng)力釋放裂紋；
具有加工硬化效應(yīng)，加工后硬度可達40HRC；
焊接時道間溫度不應(yīng)超過250℃。
5、碳化物
主要成分：
C > 4%, Mn<2%, Cr+Mo>25%
用途：
錳鋼/碳鋼/低合金鋼硬面層，多用于磨煤輪、攪拌機、破碎機等高硬度工件。
典型產(chǎn)品：
GFH-61M-O（GFH-62-O、GFH-65-O)

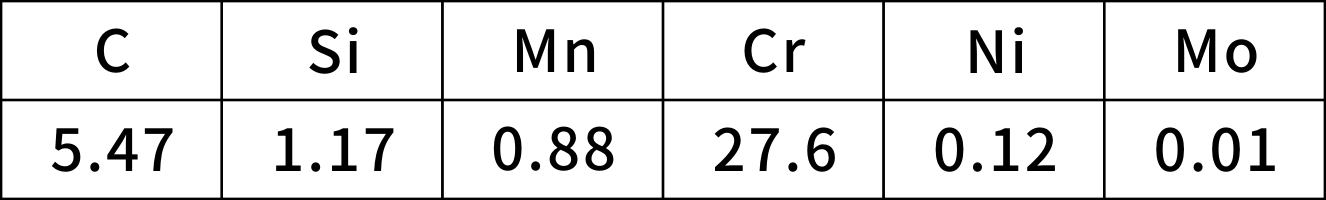

成分及硬度：
61HRC
特性：
不需保護氣體，有應(yīng)力釋放裂紋；焊接過程可水冷以釋放應(yīng)力。

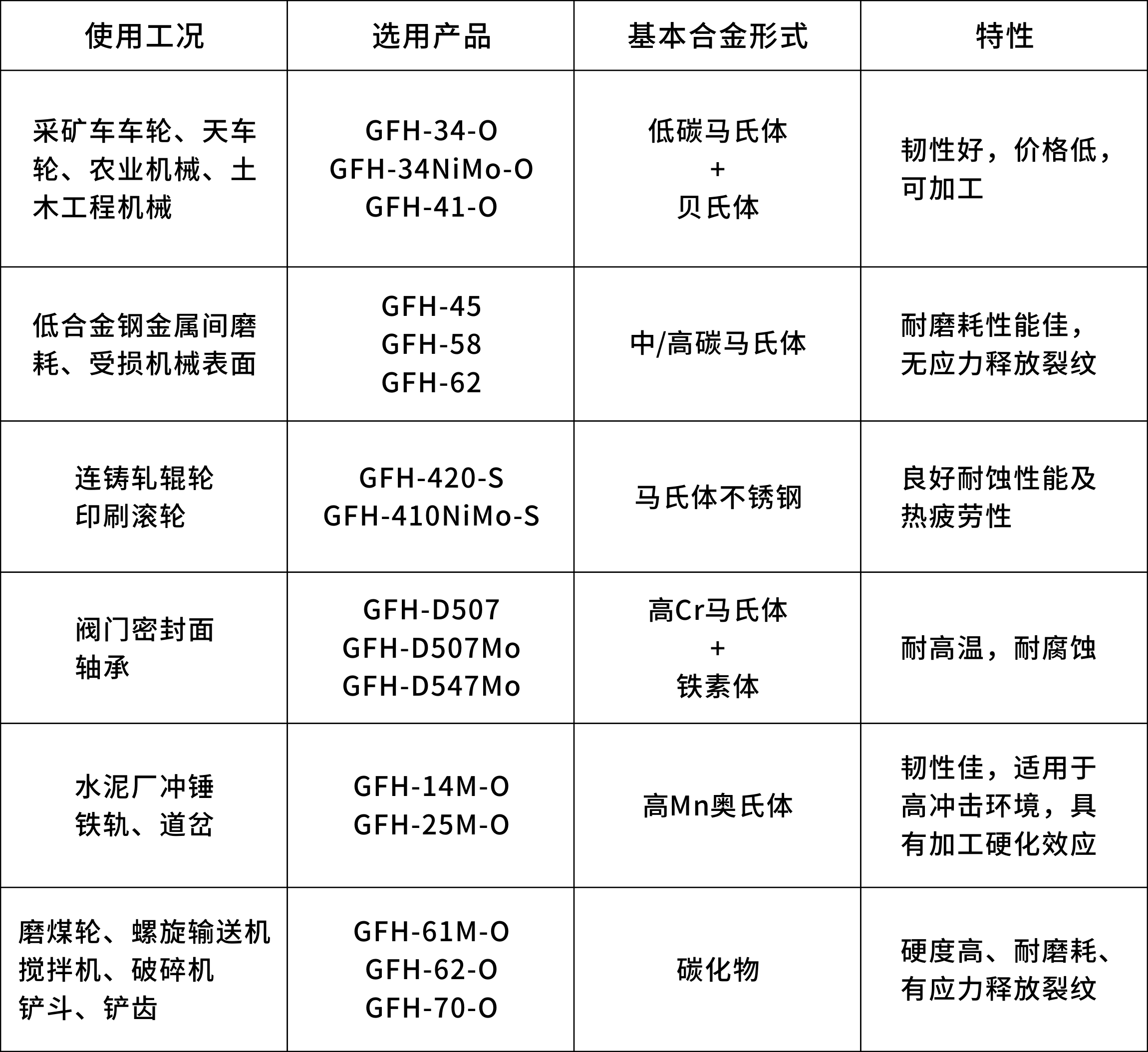

硬面藥芯焊材選用表
使用者可根據(jù)用途及特性選擇合適的焊接材料，我司也非常期待用戶提出各種需求，共同探討、共同摸索、共同進步，歡迎選用京雷焊材。
<< 返回上一頁
上一篇：液氫容器專用焊材介紹
下一篇：LNG陸地罐用國產(chǎn)化焊接材料應(yīng)用介紹
