鋁合金的焊接特性及焊材選擇
2021-04-01
鋁及鋁合金密度低、質輕、強度高，低溫韌性好、熱導率高，耐蝕性強，具有杰出的物理特性和力學性能，廣泛應用于各行各業。隨著現代技術的發展與進步，鋁及鋁合金越來越廣泛應用于各重要領域，如熱交換器、汽車、高鐵、輪船、飛機等甚至是航空航天等領域。
大多數飛機的結構主要是由鋁合金制造，盡管鋁合金在這些方面應用廣泛，但由于其焊接性的限制，零件通常是通過鉚接在一起。與鋼的焊接不同，出于與焊縫完整性和強度相關的原因，在電弧焊焊接鋁時，常使用與母材化學成分差異很大的填充金屬。
一、鋁合金的主要特性
1、輕質、高強度
與鋼材同等強度，質量?jī)H為鋼材的1/3，廣泛應用于車輛和航空航天等領域；
2、導電、導熱性好
導電性和導熱性幾乎與銅相當，廣泛應用于電力系統，熱交換器等；
3、超低溫韌性好
隨著溫度的降低韌性更強，廣泛應用于低至-269℃的超低溫設備；
4、耐蝕性好
廣泛應用于海洋和化學環境。

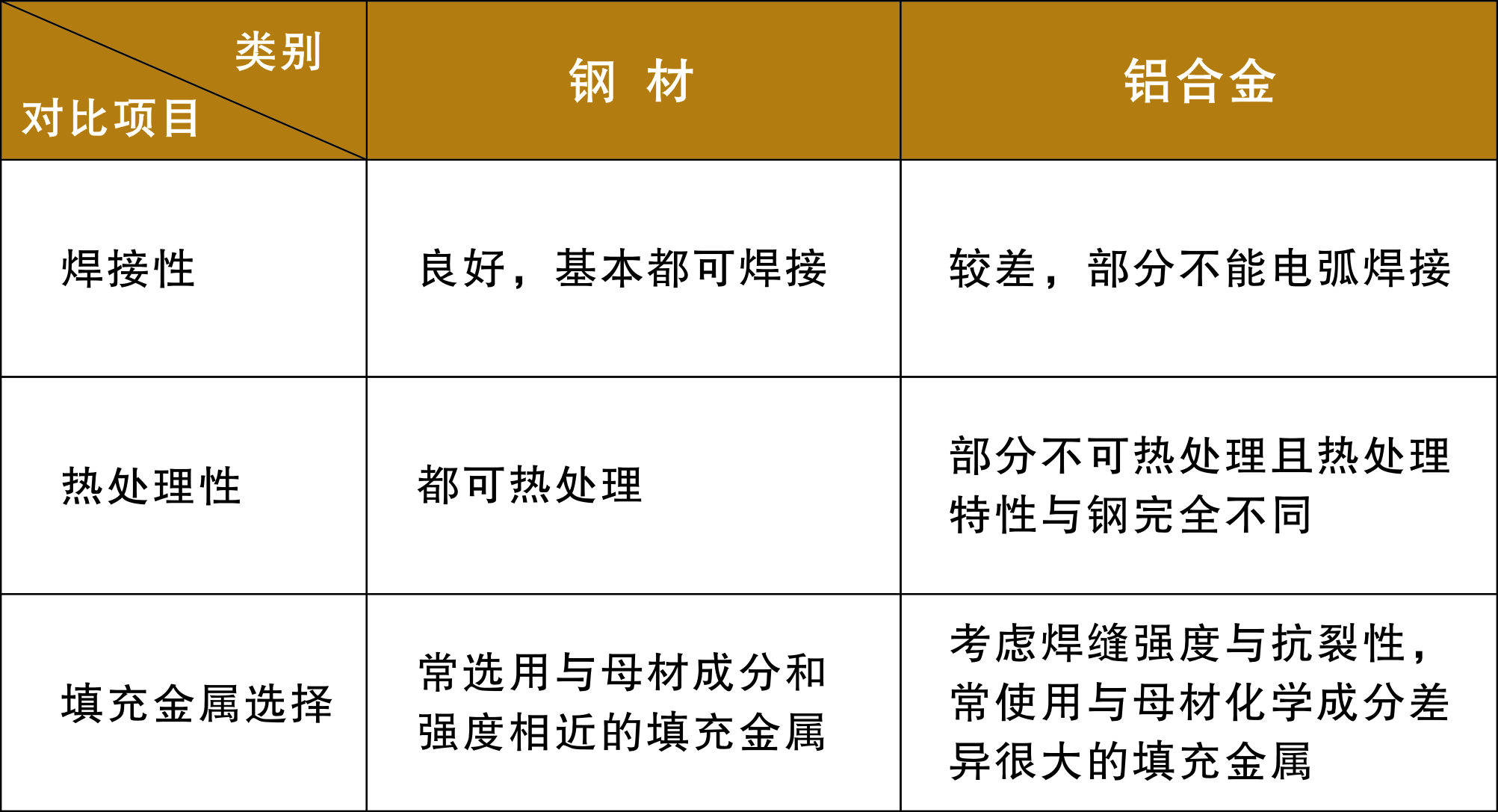

二、鋁合金與鋼的焊接性簡析
三、鋁合金分類
1、按照能否進行熱處理可將鋁合金分為兩類：可熱處理的和非熱處理的。
① 熱處理合金就是經過熱處理可以增加力學性能的合金。
② 非熱處理的合金只能通過冷加工或應變強化來增加強度，特點強度中等，塑性及耐蝕性好，又稱防銹鋁（合金變形越大，強化就越大；合金含量越高，通過變形提升的強度越明顯，詳見下圖）。

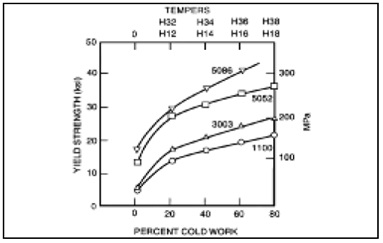

圖1 冷作加工、合金含量的數量與屈服強度的關系
2、按照鋁合金牌號系統可將鋁合金分為兩類：變形鋁合金和鑄造鋁合金。
變形鋁合金按照主要合金元素又可以分為8大族系，鋁合金族系以及它們的可熱處理性如下表所示：
*說明：
①變形鋁合金第一個數字表示合金系列，第二個指該合金是否是第一次注冊，是則用0表示，否則用0以外的數字；最后兩個數字是由鋁業協會指定的；

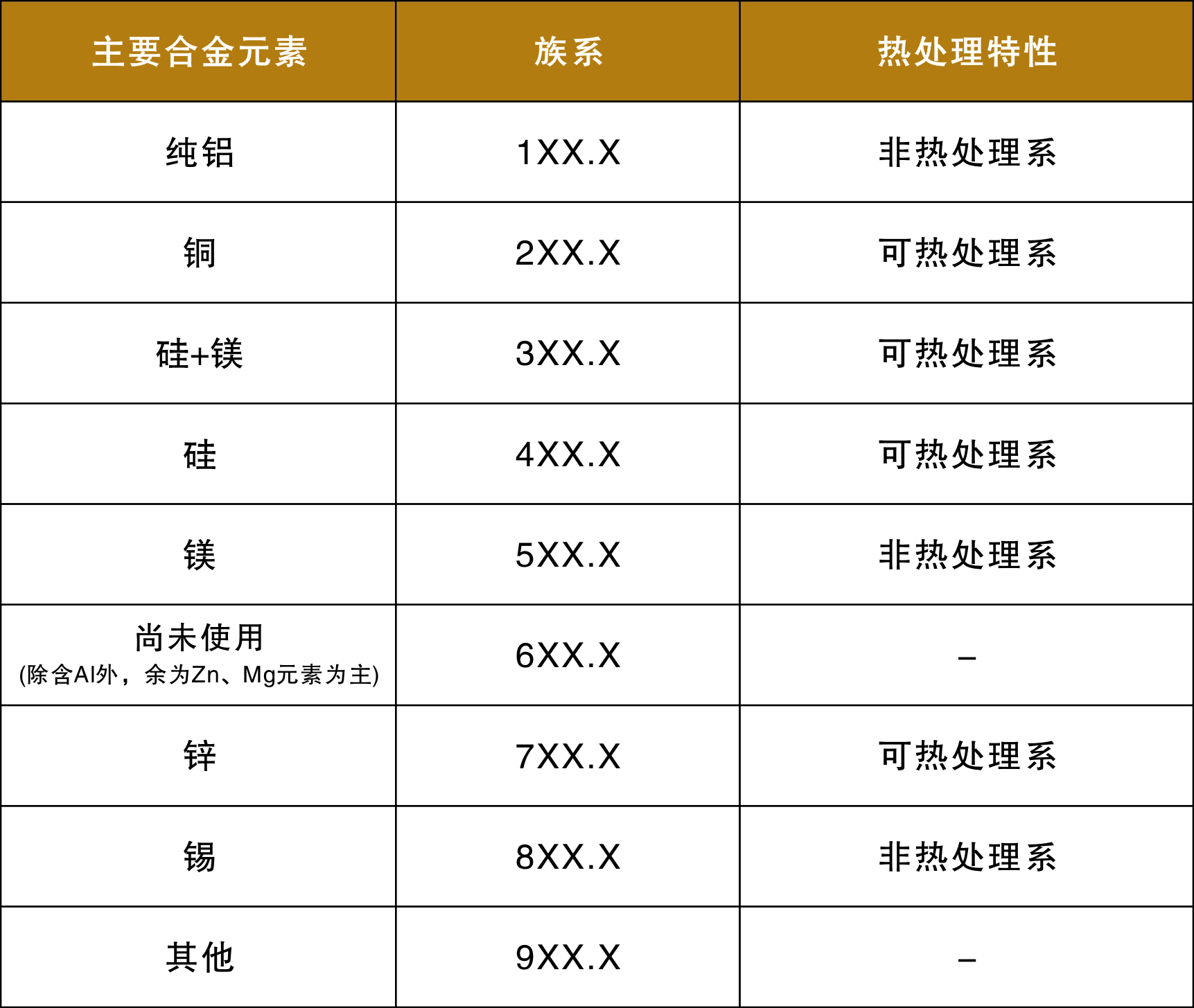

鑄造鋁合金的分類、族系以及它們的可熱處理性如下表所示：
*說明：
① 第一個數字表示合金系列，接下來的兩個數字是由鋁業協會指定的。
② 合金的改變是通過一個字母前綴(最前面字母)來顯示，所以356是原版本的合金， A356是第一次的改變，B356是第二次的改變等。
③ 小數點后的數字表示合金的制造最終形式為鑄造或者是再熔化的鑄錠。
四、鋁合金的焊接方法及技術
4.1 焊接方法
鋁需要使用高能量的熔滴過渡模式，較低能量的熔滴過渡模式通常會導致未熔合的缺陷，軸向射流（厚板＞3.2mm）和脈沖射流（GMAW-P薄板首選）是鋁首選的熔滴過渡形式；
GMAW-P具有如下優點：
1、較低的熱輸入量-較少的變形；
2、能夠處理調整不良的接頭；
3、能夠焊接較薄的材料；
4、較低熱輸入可以減小熱影響區的范圍；
5、全位置的焊接極大地增強。
4.2 焊接技術
(1) 當焊接鋁時，要求較短的干伸 (12.7—15.8mm)，干伸過長，焊縫易發灰甚至擊穿；
(2) 當焊接時，焊槍必須保持5°~10°的推角(也稱作前進角)，否則會因保護不良出現氧化色；
(3) 在收弧時必須要小心，否則會產生弧坑裂紋，以下措施可有效避免弧坑裂紋的產生：
1) 使用焊接引弧板，在引弧板上焊接起弧和收弧；
2) 使用具有電弧衰減控制的電源機，對單位時間內預調的送絲速度使焊絲電流減小，填滿弧坑；
3) 在臨近焊接結束時，逐漸地增加焊接速度。目的是減小焊道的尺寸，從而減少弧坑的整體尺寸。這就是所謂的“羽化”或“回步(前進后退法)”技術；
4) 在焊接結束時，變換焊槍的方向并置弧坑于焊縫主體之上(即返回在焊縫上斷弧)。
五、鋁合金焊材的選擇
大多數常用的鋁填充合金歸為4XXX和5XXX系，還有一些歸為1XXX，2XXX和鑄造合金系。
對于給定的母材，如何正確選擇合適的填充金屬，需考慮以下因素：
(1) 熱裂紋的避免；
(2) 焊縫金屬的延展性；
(3) 焊縫金屬的耐腐蝕性；
(4) 角焊和搭接接頭中焊縫的剪切強度；
(5) 焊接的難易程度（即焊接性）；
(6) 填充焊絲的送線性；
(7) 對于要求焊后陽極氧化處理的應用，焊縫的色彩要與母材匹配。
對于填充金屬的選擇，詳見下表。

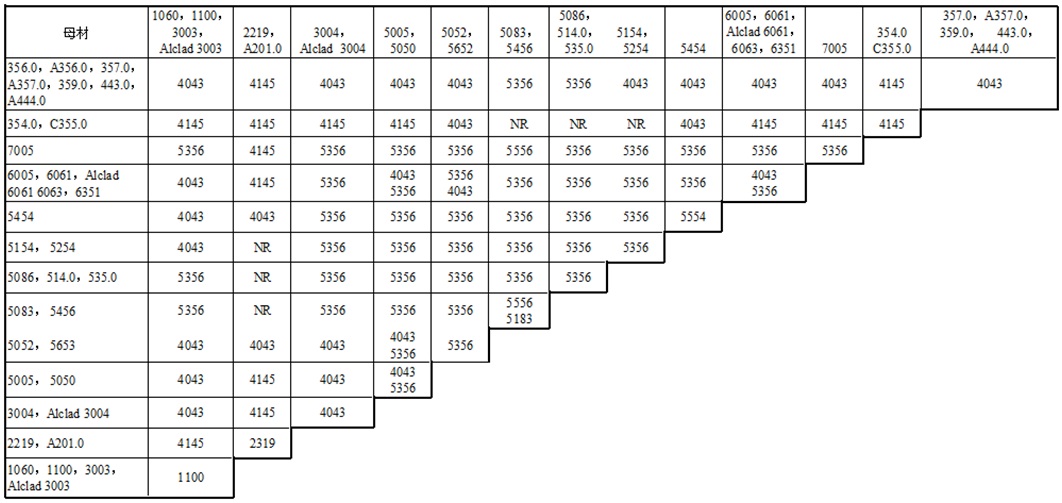

用于各種鋁合金結構焊接的鋁合金填充金屬
*說明：
① 給出了大多數結構應用的填充合金的最佳選擇。當顯示兩個填充合金時，任一個都是可以接受的。
② 當顯示是4043填充合金時，4047是一個可以接受的替代品。
③ 當顯示是5356填充合金時，5556或5183是可以接受的替代品。
④ 含有超過3％Mg的Al-Mg合金，不應長期暴露在高于150°F(65℃)的環境中使用。
⑤ 在一些有特殊要求的應用中，可選擇上述顯示需要以外的其他填充合金。
六、京群鋁合金用MIG和TIG焊絲

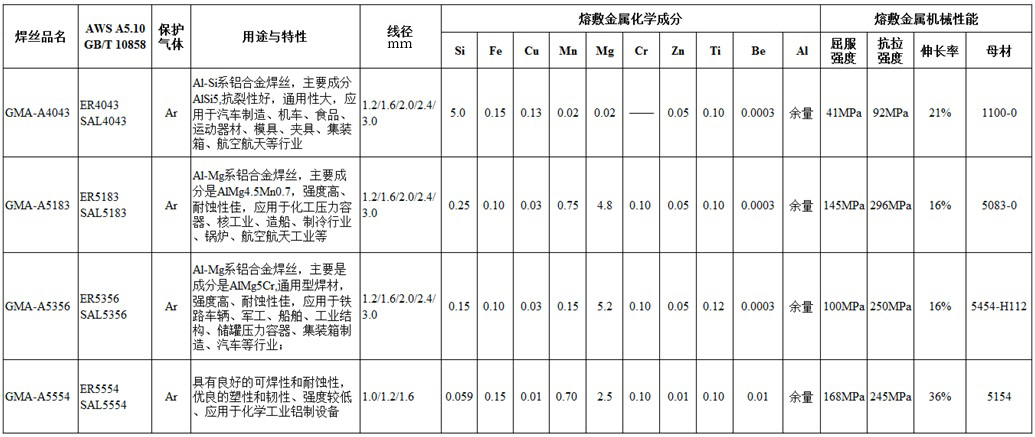

京群鋁合金用MIG焊絲

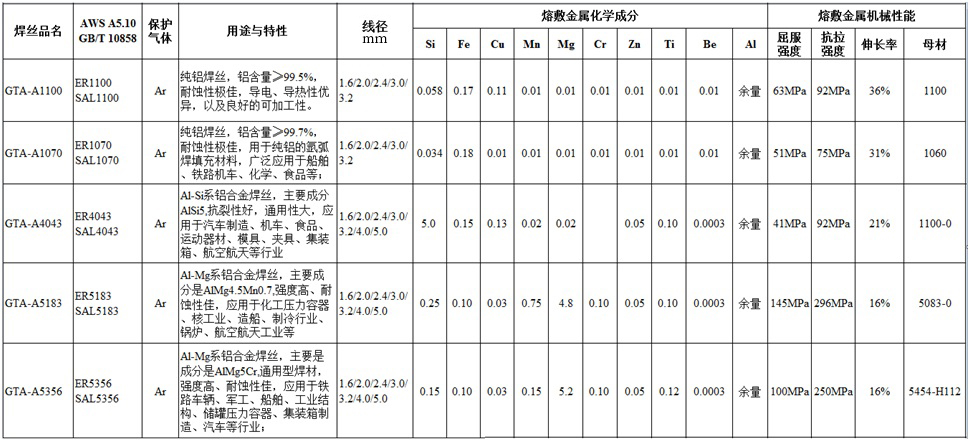

京群鋁合金用TIG焊絲
