京群摻氫管線用堿性氣保藥芯焊絲介紹

2024-08-12

全球能源行業正經歷著以低碳化、無碳化、低污染為方向的第三次能源變革，我國已明確要實現在2030年碳達峰，2060年碳中和的目標。隨著科技的發展，天然氣摻氫的技術流程已打通，初步進入可以用的階段。所謂天然氣摻氫，是指將一定比例的氫氣注入到天然氣中，與天然氣混合形成的一種混合氣體（HCNG）,是氫能利用的重要方向之一。

為應對摻氫天然氣長輸管道對接中焊道的氫脆和氫致開裂，京群針對摻氫天然氣長輸管道對接中焊道的技術要求，開發出不同強度等級堿性氣保藥芯焊絲助力生產，摻氫天然氣長輸管道現場施工見圖1。以下將針對L360MH摻氫天然氣管線鋼對應京群開發的堿性氣保藥芯焊絲GFR-75G作介紹。

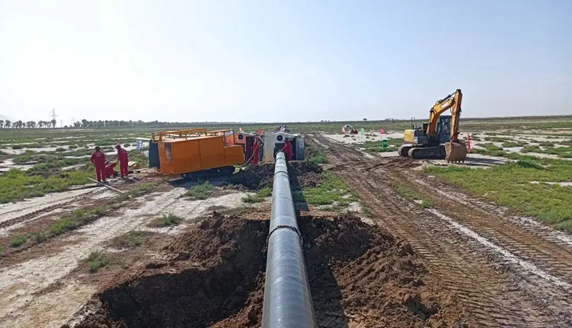

圖1  摻氫天然氣長輸管道現場施工圖

一、管線鋼L360MH技術要求

管線鋼L360MH是摻氫天然氣管道經常選用的鋼種，其化學成分和機械性能要求分別見表1和表2。

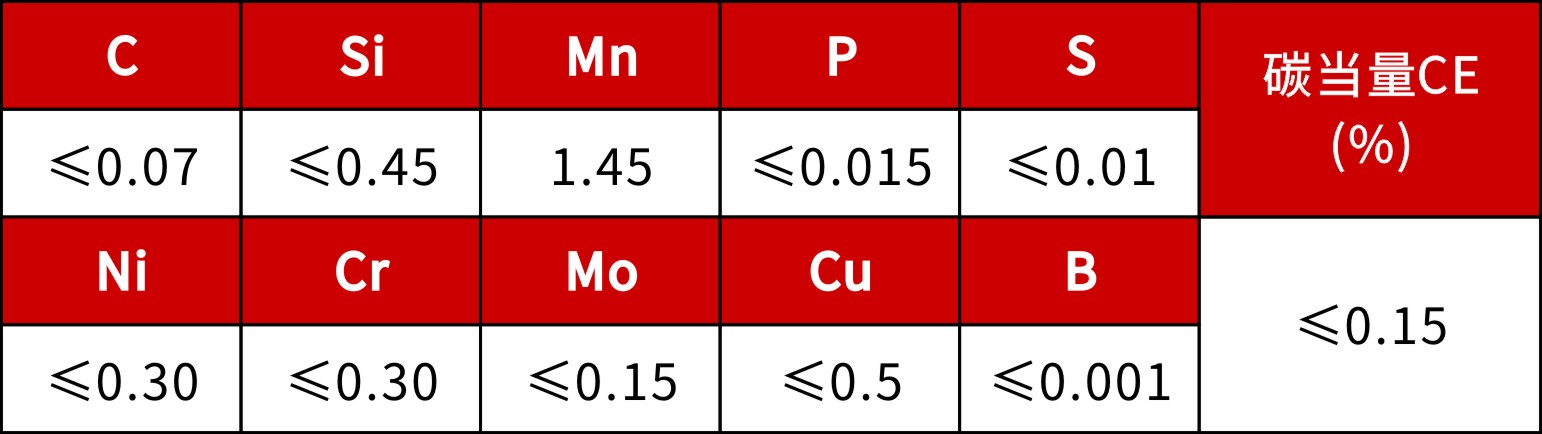

表1  L360MH化學成分（wt%）

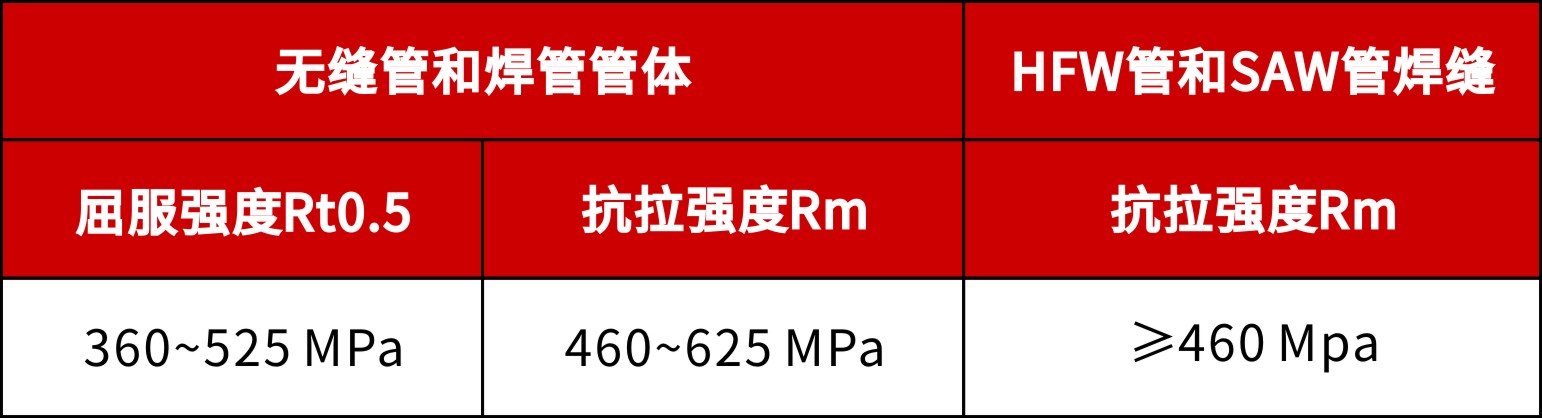

表2  L360MH機械性能

注：其他未標注指標，詳見GB/T 9711-2023《石油天然氣工業管線輸送系統用鋼管》。

二、京群GFR-75G堿性氣保藥芯焊絲熔敷金屬性能

京群公司開發了適配L360MH管線鋼用的藥芯焊絲GFR-75G，產品執行規范見表3，焊材熔敷金屬典型機械性能見表4。

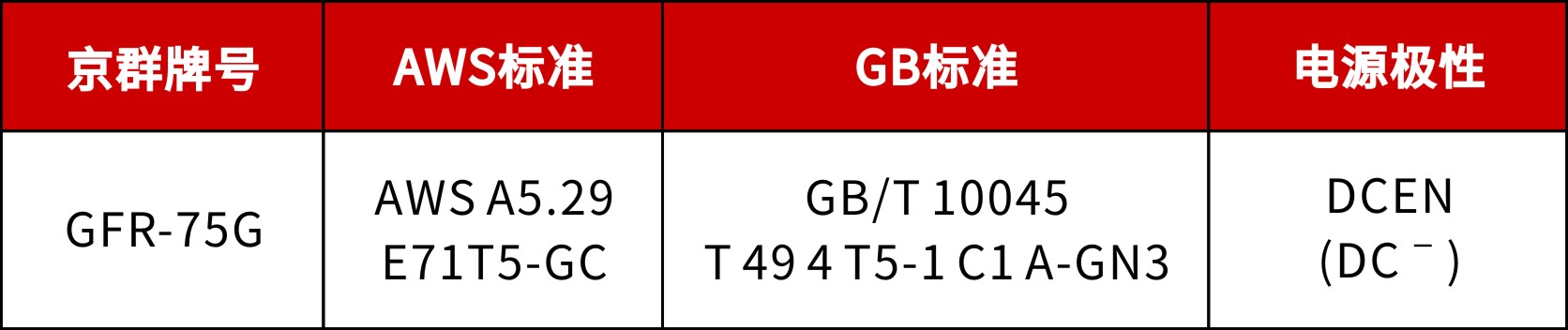

表3  GFR-75G執行規范

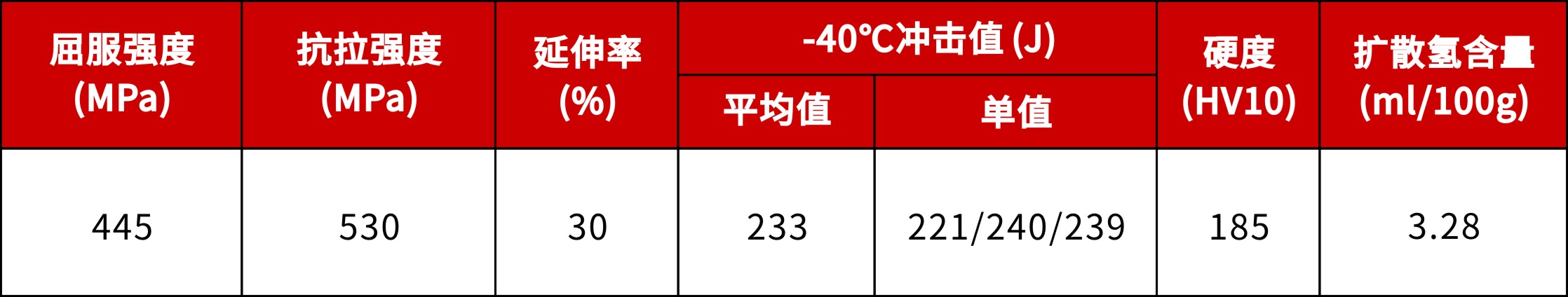

表4  GFR-75G熔敷金屬典型機械性能

三、京群GFR-75G堿性氣保藥芯焊絲焊接工藝評定試驗

L360MH管線鋼（管材規格457*8.8mm）選用GFR-75G進行工藝評定試驗，填充焊接材料及保護氣體，詳見表5。

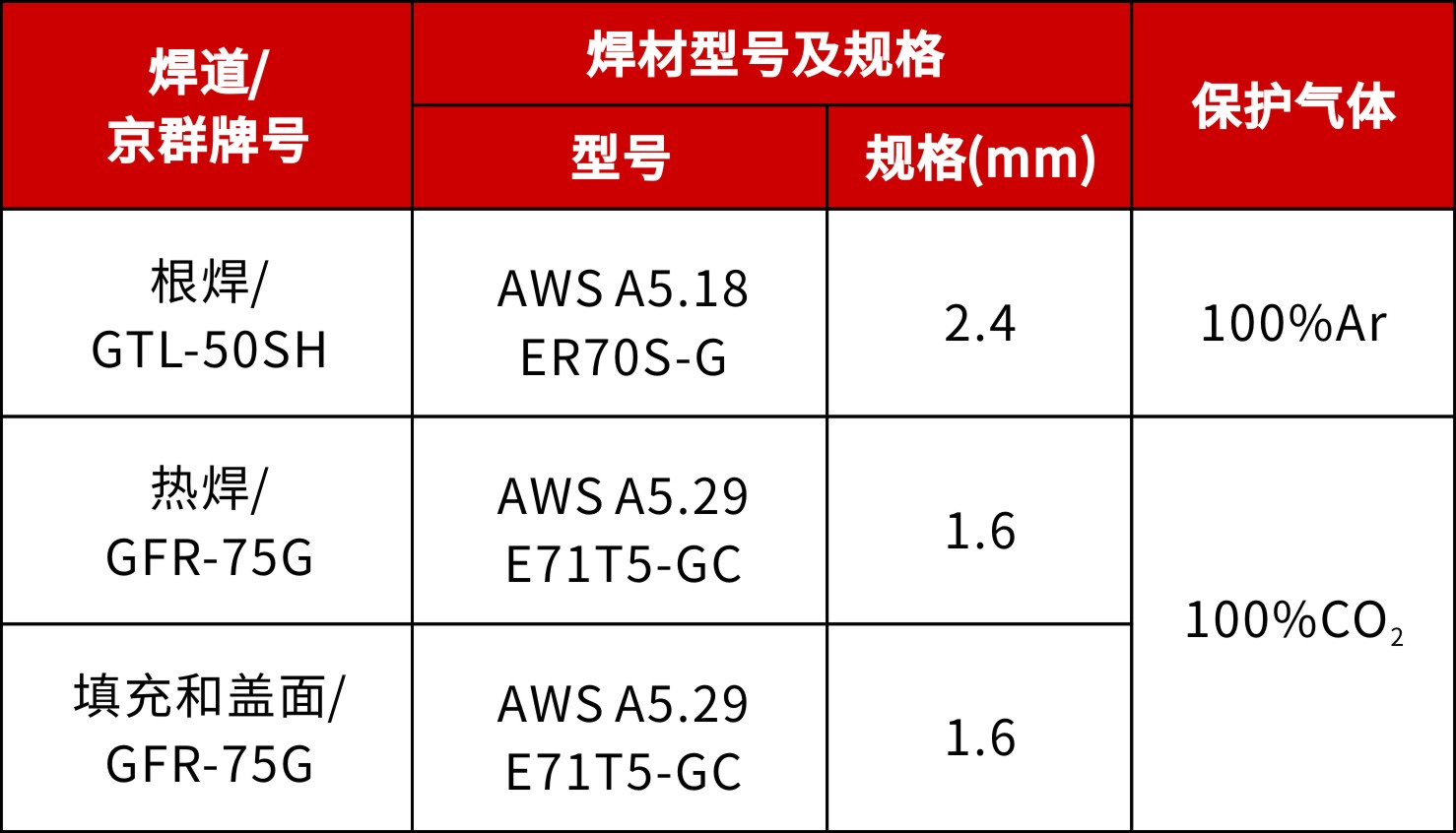

表5  GFR-75G填充焊接材料及保護氣體

3.1  焊縫外觀

藥芯焊絲用于管道半自動、自動焊不僅僅大大提升焊接效率，而且能保證優異的焊縫性能，同時焊道成型也美觀，管道自動焊焊縫照片見圖2、圖3和圖4。

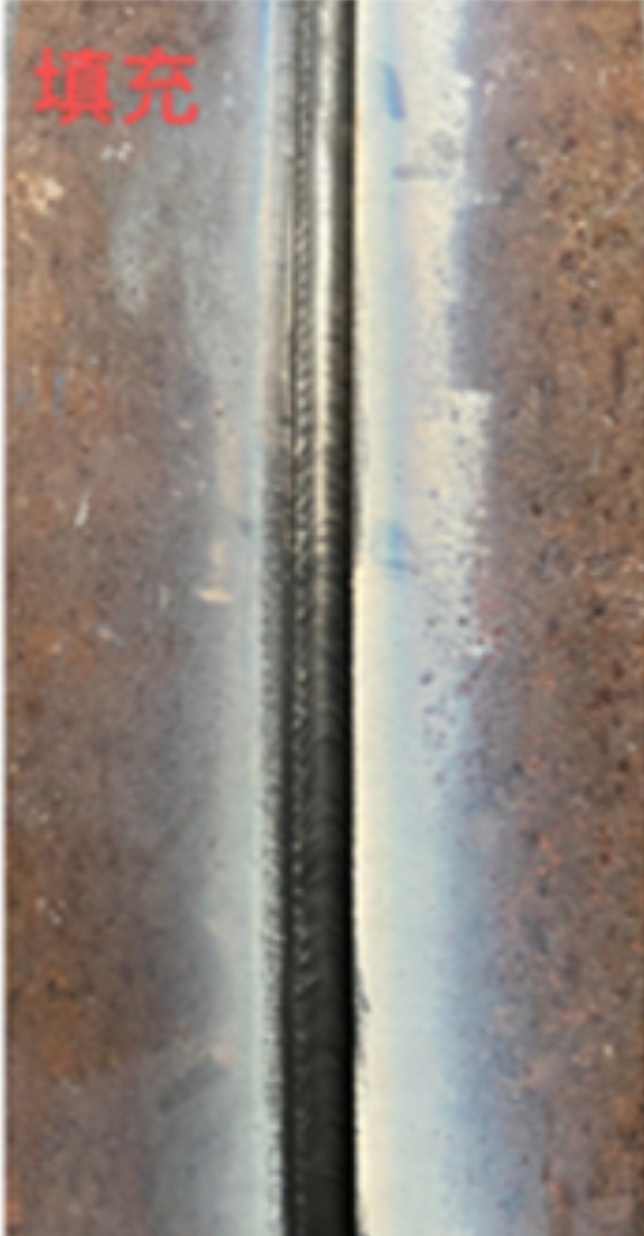

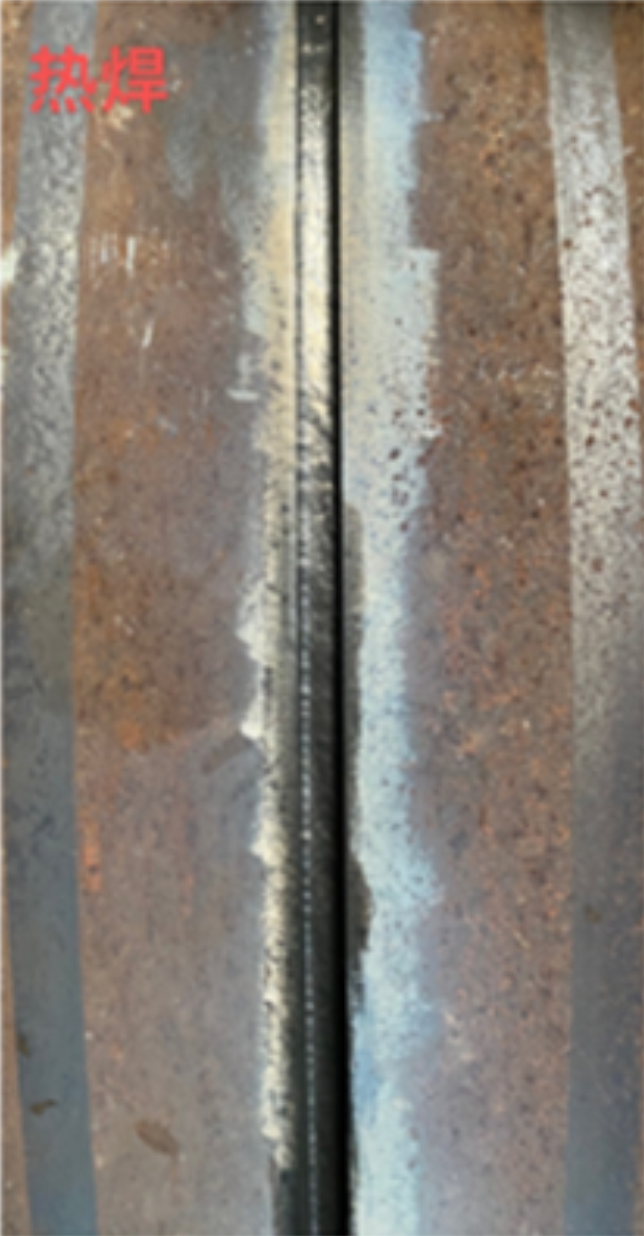

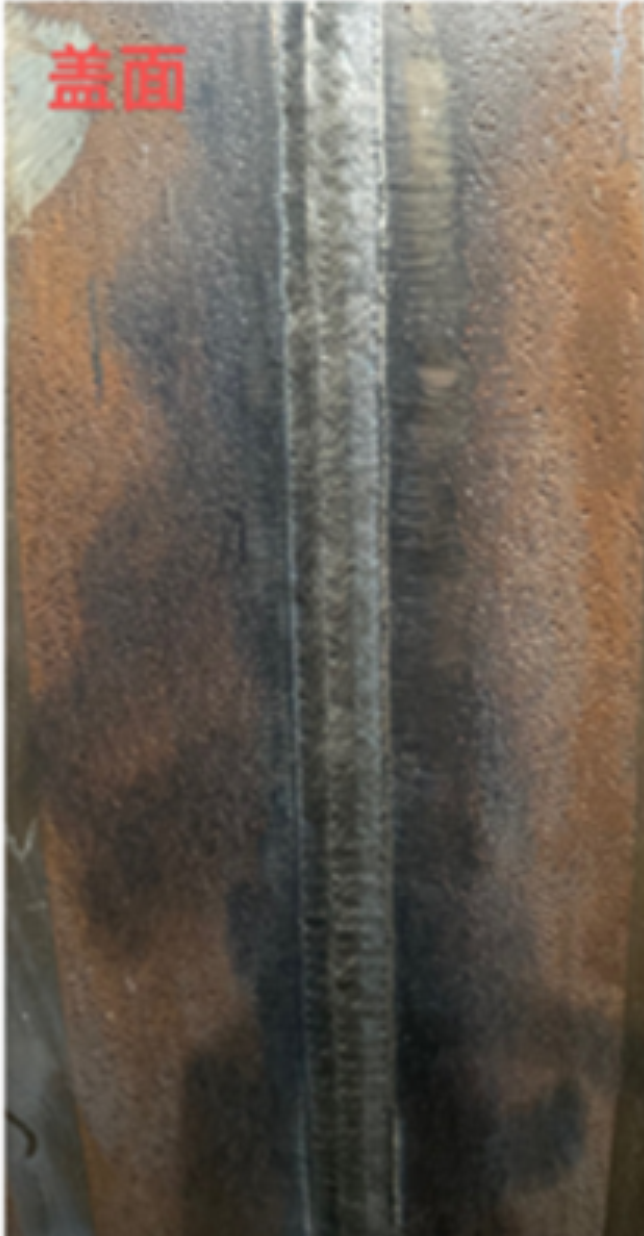

圖2 管道熱焊焊道外觀                 圖3 管道填充焊道外觀               圖4 管道蓋面焊道外觀

3.2  HIC試驗

試驗方法：GB/T 8650-2015《管線鋼和壓力容器鋼抗氫致開裂評定方法》

試驗條件：A溶液，試驗周期96h。

試驗結果：詳見表6和圖5、圖6。

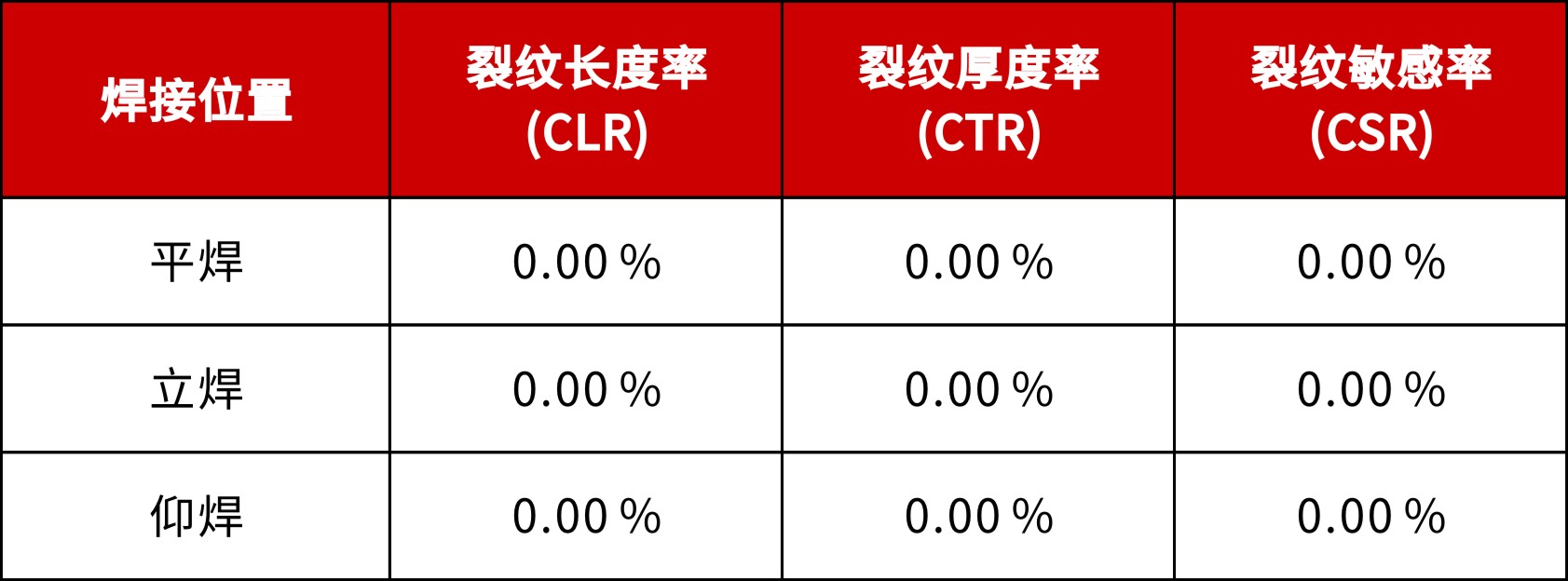

表6  HIC試驗結果

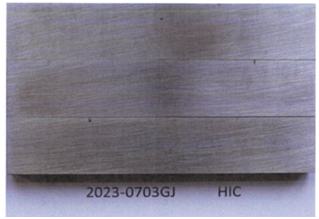

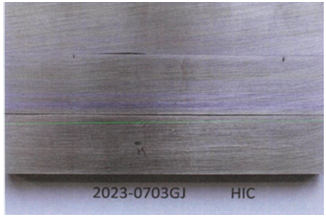

圖5 試樣96小時腐蝕試驗后表面宏觀(正面)           圖6 試樣96小時腐蝕試驗后表面宏觀(背面)

3.3  CTOD試驗

試驗方法：GB/T 21143-2014《金屬材料準靜態斷裂韌性的統一試驗方法》

取樣位置：0點、3點、6點位置上各取一個

試驗結果：詳見表7。

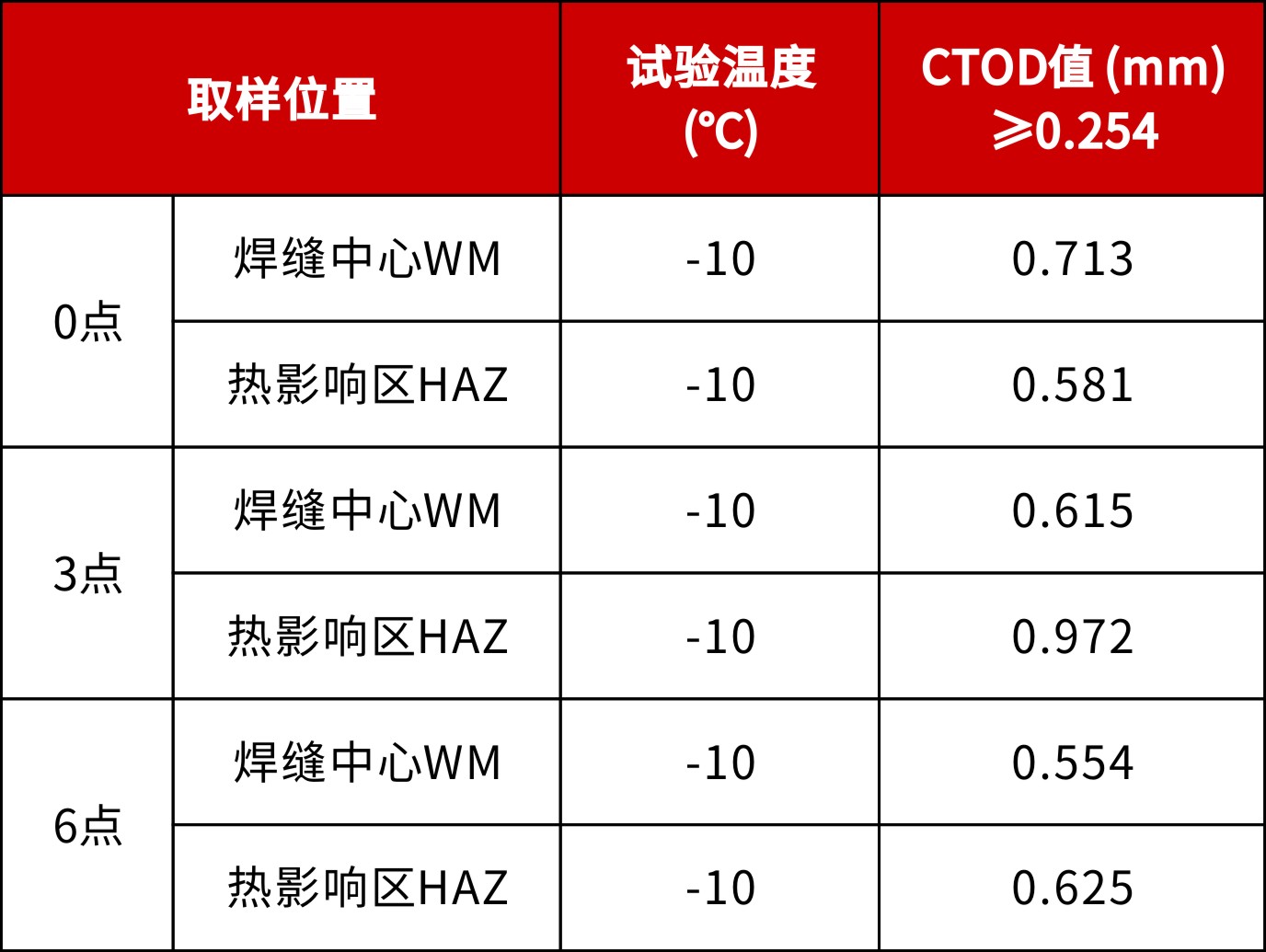

表7  CTOD實驗結果

京群與石油（氣）、化工、煉化等行業密切合作，可提供包括碳鋼、低合金鋼、不銹鋼、鎳基合金等配套焊材，歡迎廣大客戶咨詢選購！
