京群X80管道國產(chǎn)化焊接材料介紹

2024-04-15

由國家石油天然氣管網(wǎng)集團(tuán)有限公司建設(shè)項(xiàng)目管理分公司、中國石油集團(tuán)工程材料研究院有限公司和昆山京群焊材科技有限公司共同完成的“X80管道國產(chǎn)化焊接材料”課題，于2023年9月22日在北京通過專家鑒定。

京群X80管道用氣保藥芯焊絲產(chǎn)品，其鑒定及具體性能試驗(yàn)數(shù)據(jù)參閱表1至表5和圖1。

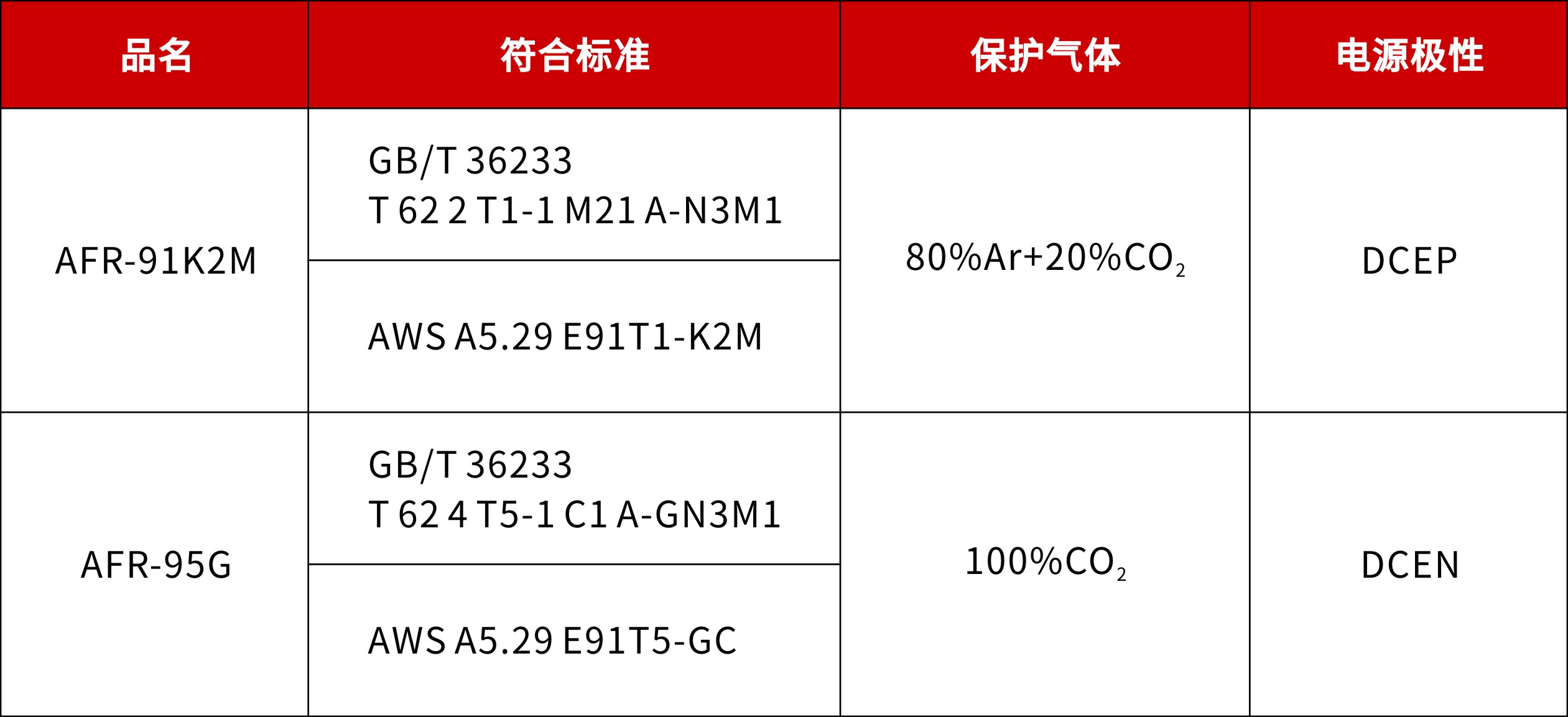

表1 產(chǎn)品鑒定標(biāo)準(zhǔn)、焊接保護(hù)氣體和電源極性

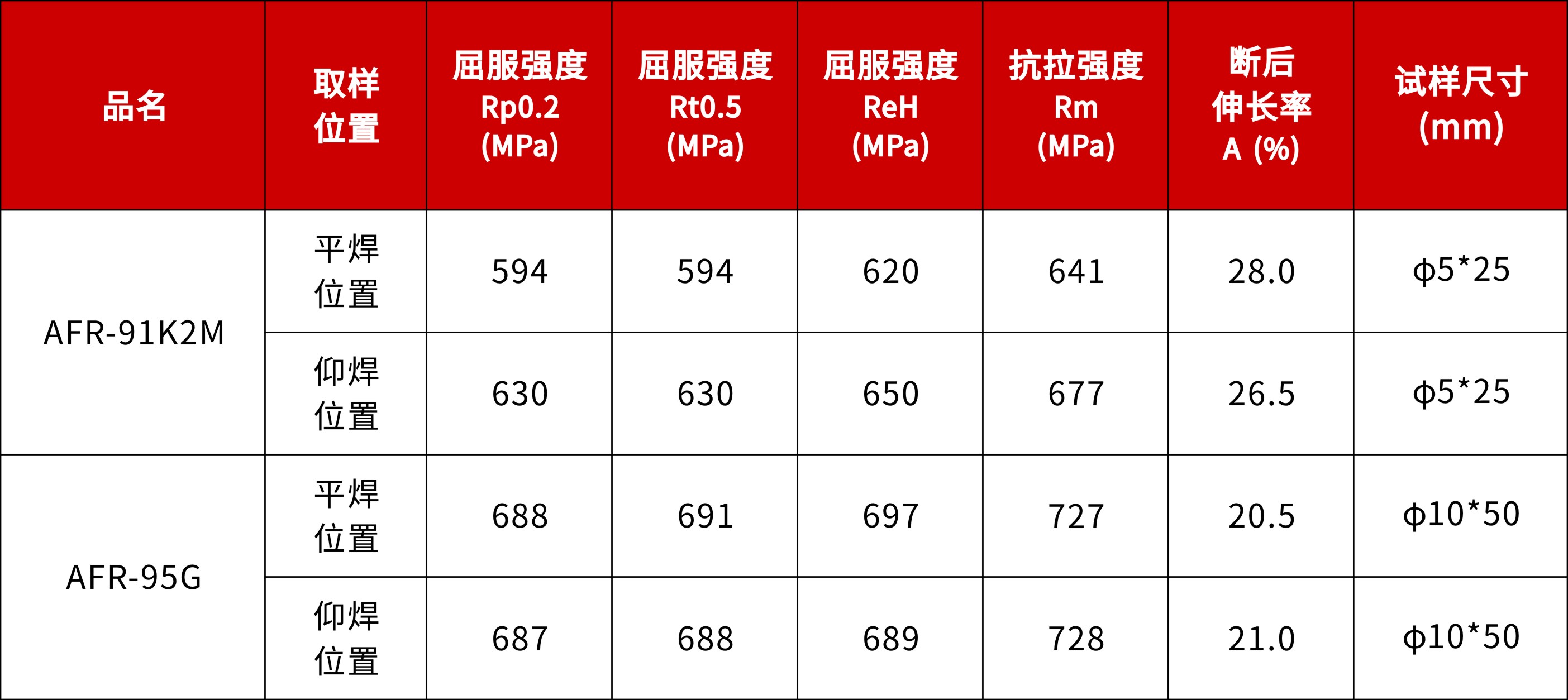

表2 工藝評定縱向焊縫拉伸試驗(yàn)數(shù)據(jù)

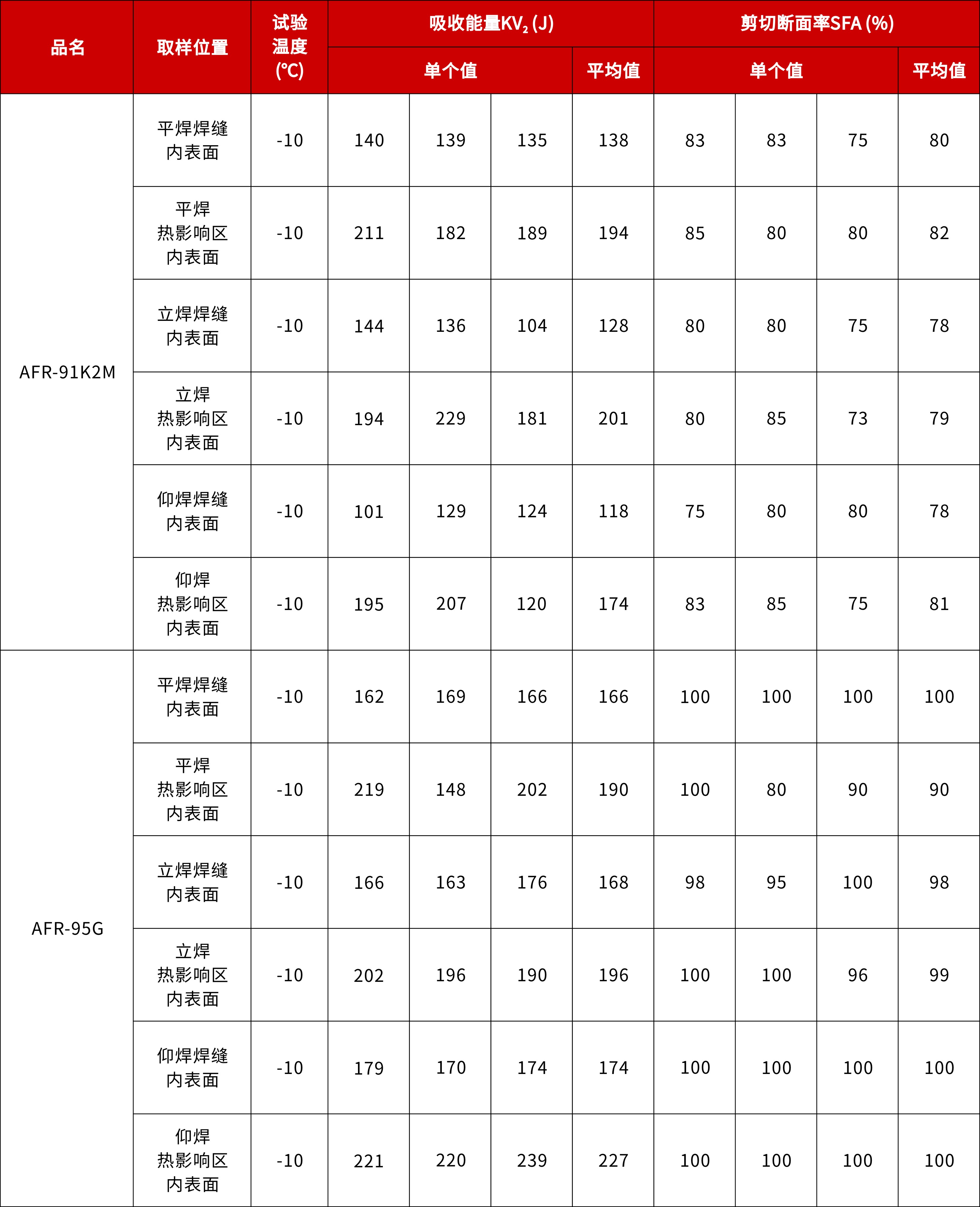

表3 工藝評定沖擊試驗(yàn)數(shù)據(jù)

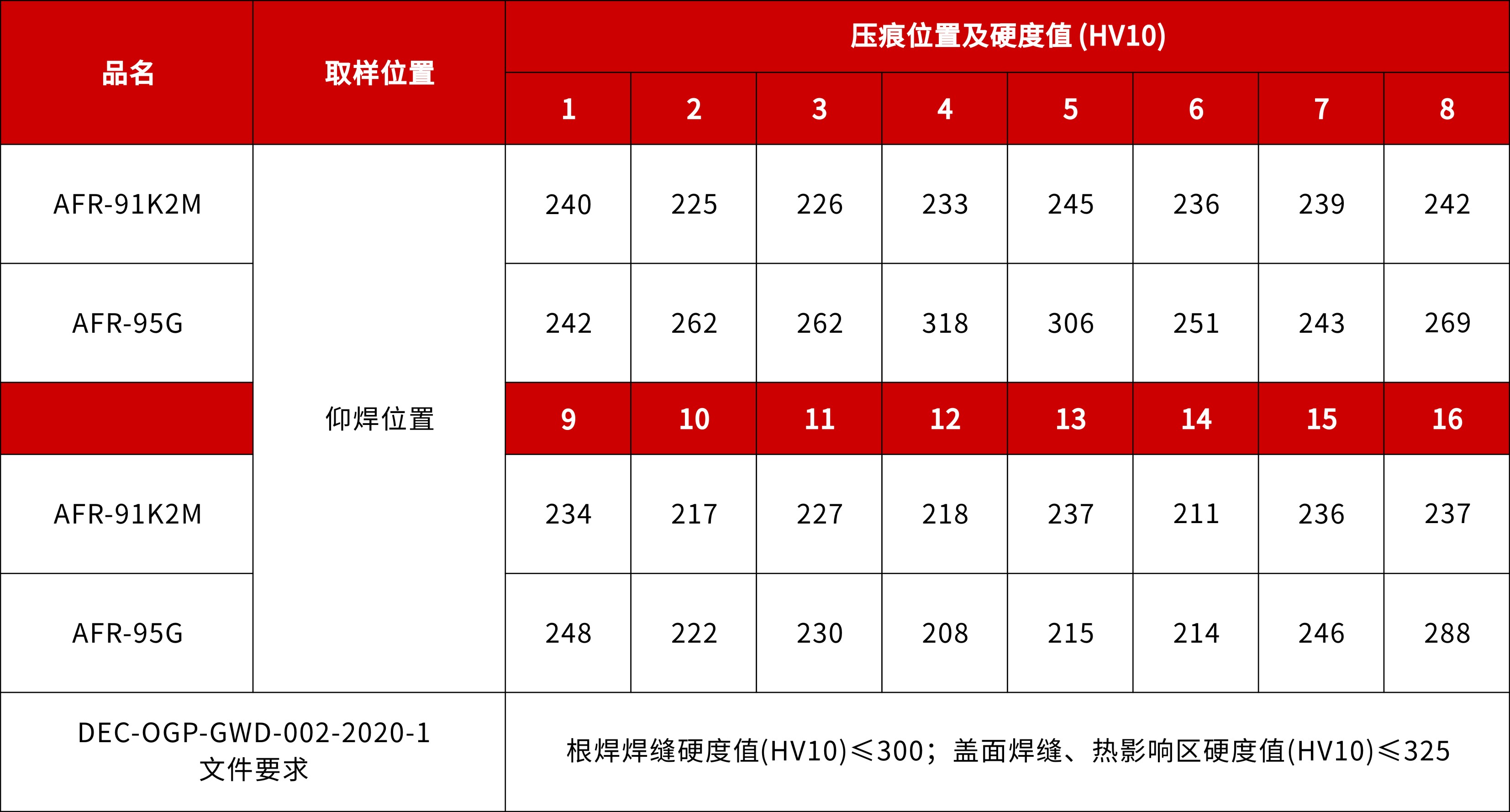

表4 工藝評定硬度試驗(yàn)數(shù)據(jù)

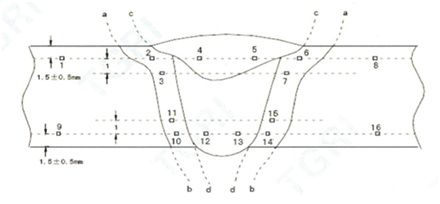

圖1 依據(jù)標(biāo)準(zhǔn)GB/T 4340.1-2009 壓痕位置

表5 工藝評定試驗(yàn)斷裂韌性（CTOD）值

【注】按ISO 15653-2018標(biāo)準(zhǔn)的公式（7）進(jìn)行計(jì)算。

以上工藝評定數(shù)據(jù)均來自中國石油集團(tuán)工程材料研究院有限公司石油管檢測實(shí)驗(yàn)室出具的第（2023）質(zhì)檢字1094號和（2023）質(zhì)檢字1206號檢驗(yàn)報告

鑒定會現(xiàn)場和鑒定證書參閱圖2至圖4。

圖2 鑒定會現(xiàn)場

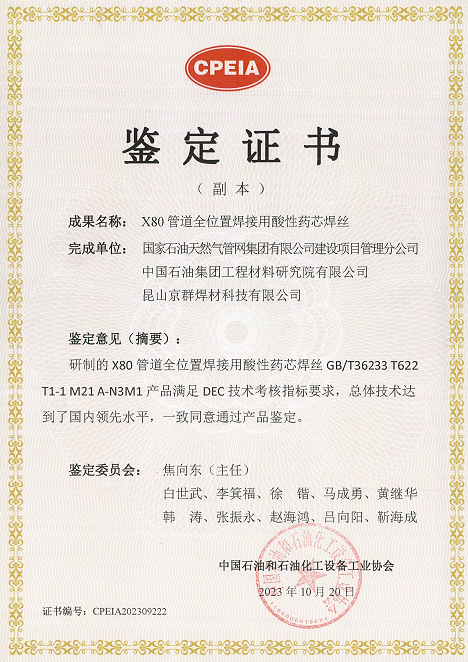

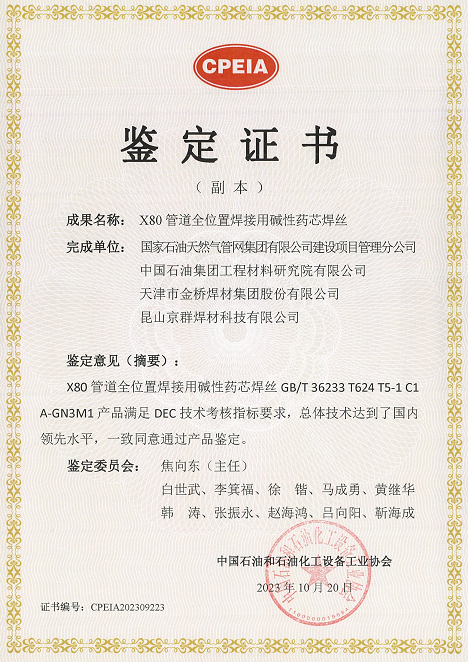

圖3 鑒定證書(一)                                                        圖4 鑒定證書(二)

專家一致認(rèn)為：這兩種產(chǎn)品的研發(fā)解決了國內(nèi)X80管道工程中藥芯焊絲焊接的焊口滿足焊縫斷裂韌性CTOD≥0.254mm的高韌性問題，可全面替代進(jìn)口產(chǎn)品，不僅可以解決進(jìn)口產(chǎn)品和技術(shù)的卡脖子情況，而且節(jié)約焊材成本30%左右，大幅度縮短訂貨周期及不可預(yù)見問題的發(fā)生，打破了我國高鋼級油氣管道建設(shè)焊接中氣保護(hù)藥芯焊絲長期依賴進(jìn)口焊材的局面，為國家能源安全建設(shè)提供有力保障。

<< 返回上一頁

上一篇：LNG制造材料新寵7%Ni鋼——京群對應(yīng)焊材推介 下一篇：京群焊材全力支持大型高溫設(shè)備的焊接
