京群高效率自動化氣電立焊藥芯焊絲
2024-01-29
氣電立焊(electro-gas welding)，是一種以CO2為氣體保護進行立向上對接焊的焊接方法，用于焊接垂直或接近垂直位置的焊接接頭，氣電立焊工藝過程穩定、生產效率比焊條電弧焊高10倍以上。這種焊接方法在船體焊接應用中不斷發展和應用。氣電立焊原理與氣電立焊示意如圖1和圖2：

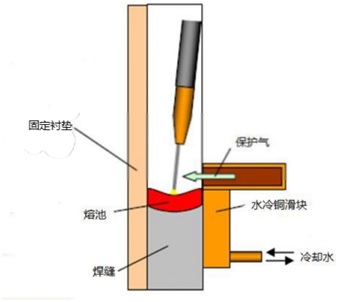

圖1 氣電立焊原理圖

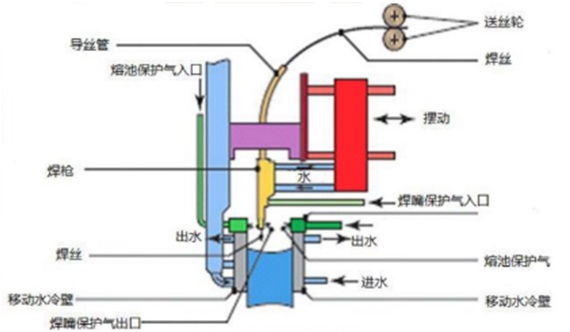

圖2 氣電立焊示意圖
一、京群氣電立焊藥芯焊絲產品介紹
氣電立焊技術，從上世紀80年代才引入我國，過去整套設備及焊絲均需從國外進口，京群長期致力于氣電立焊專用藥芯焊絲研發，開發出50KG級氣電立焊藥芯焊絲GFL-702及55KG級氣電立焊藥芯焊絲GFR-802。該藥芯焊絲具有良好的焊接性及優異的機械性能，在船體、球罐、橋梁等立焊位置的焊接中有著廣泛的應用。具體機械性能見下表1：

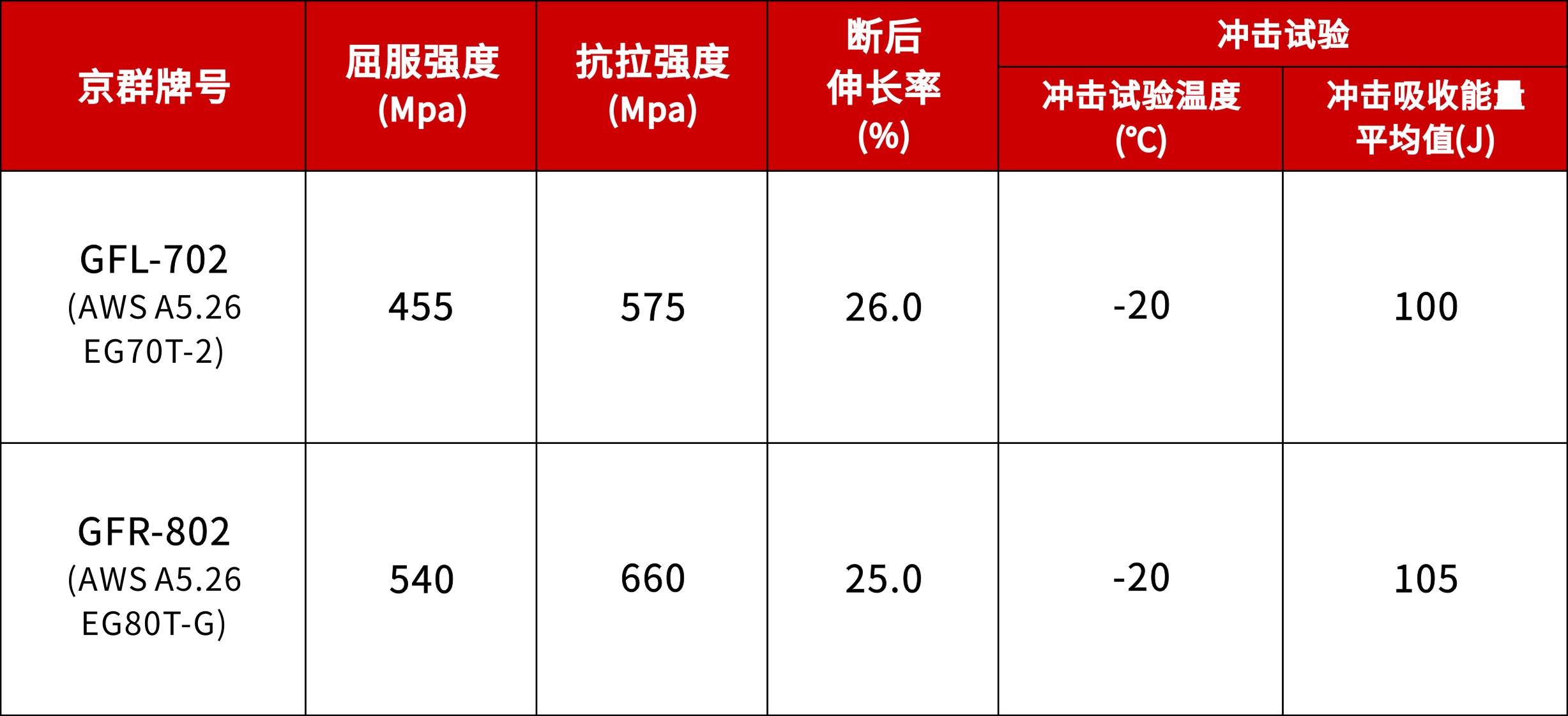

表1 氣電立焊焊絲機械性能例值
二、京群氣電立焊藥芯焊絲的焊接要點
（1）氣電立焊電弧軸線方向與母材熔深方向成直角，通過熔化的焊絲金屬堆積疊加，熔池不斷水平上移形成焊縫。
（2）熔深反應了坡口兩側的母材熔化量，直接決定了焊接質量，可通過對母材坡口角度及母材厚度進行設計，以控制母材坡口截面積從而控制熔深。
（3）氣電立焊的焊接熱輸入量計算不同于一般焊接方法，對于氣電立焊，焊接熱輸入量計算式為E=KiUS，其中Ki為焊絲熔化系數(單位時間焊絲熔化量)，S為坡口截面積，U為電弧電壓。
（4）焊接時的冷卻速度對焊道質量及性能會有很大影響，高流速的冷卻水帶走的熱量遠大于低流速時帶走的熱量，因此在焊接厚板時應減小水流量，焊接薄板時應增大水流量。
（5）氣電立焊中，焊絲伸出長度40mm以上，一般要擺動焊接，應在導電嘴距離冷卻滑塊10mm處停留，擺動速度一般在6-8mm/s，為抵消水冷滑塊的激冷作用，在每一擺動行程的終端需停1-3秒。
（6）表2為推薦焊接參數，可供參考。

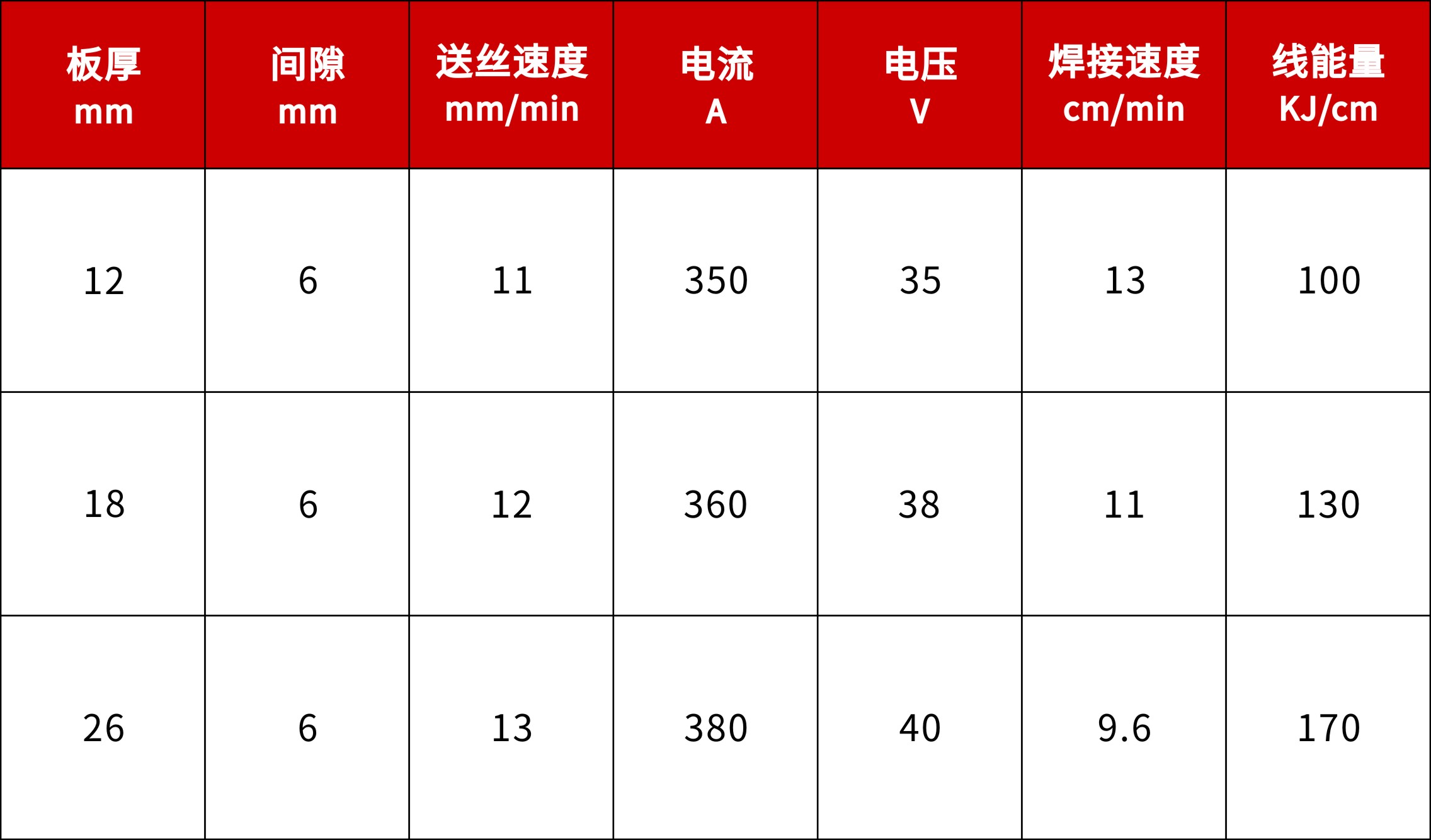

表2 氣電立焊焊接推薦參數
三、氣電立焊藥芯焊絲焊道照片

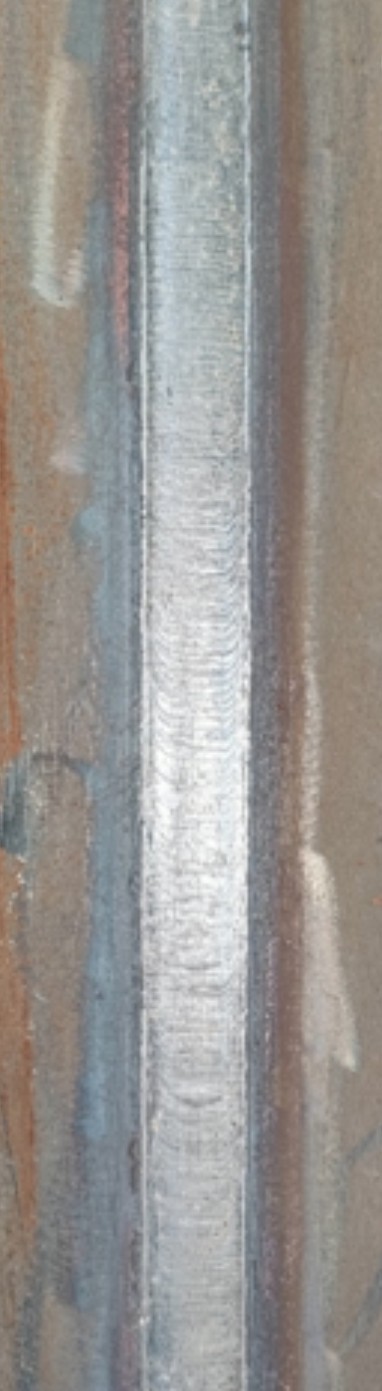

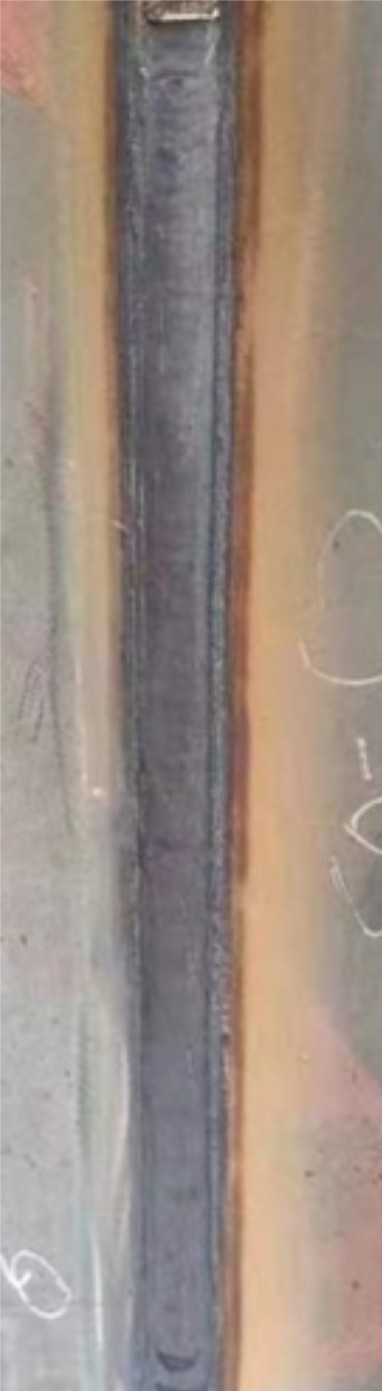

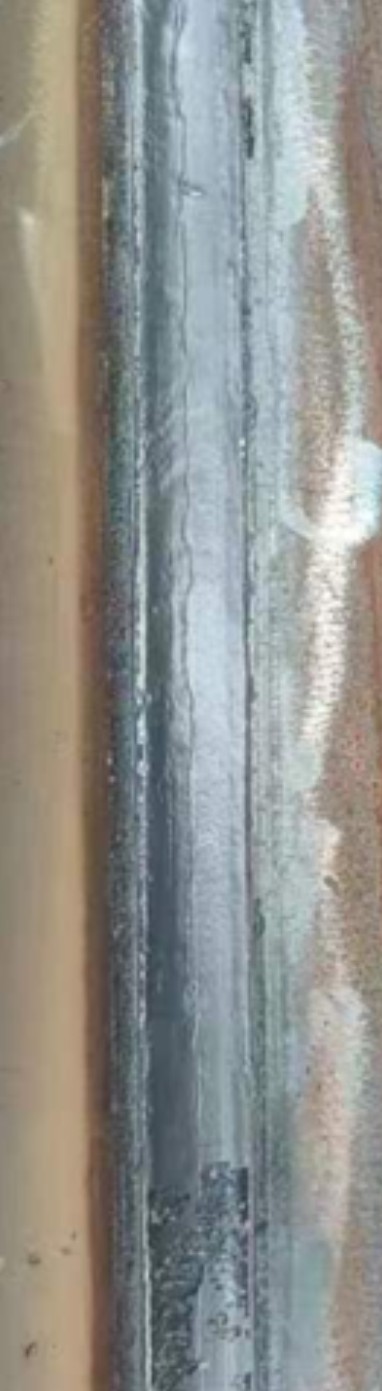

圖3 脫渣前焊道照片 圖4 脫渣后焊道照片 圖5 背面成型照片
京群公司持續推進特殊焊材的國產化路線，歡迎大家咨詢和選購！
