LNG儲罐9Ni鋼用藥芯焊絲介紹

2023-07-28

隨著天然氣市場的發展，LNG作為一種清潔、高效的能源，受到越來越多的關注。為了滿足市場需求，LNG儲罐建設也在不斷推進。9Ni鋼因其優異的超低溫性能，大規模被應用在LNG儲罐的建造。在9Ni鋼儲罐制造時，主要采用埋弧焊和手工電弧焊，埋弧焊用于罐底及側板的橫焊，手工電弧焊用于側板的立焊及其他部位的仰焊。但手工焊的效率偏低，埋弧焊無法全位置焊接，京群開發鎳基合金藥芯焊絲GFN-CM3完美地解決了這些問題，在壁板及底板的全位置高效焊接上有著明顯的優勢。

焊材介紹

京群GFN-CM3藥芯焊絲在80%Ar+20%CO₂混合氣保護及100%CO₂氣體保護下均可焊接，混合氣體保護焊道成型更佳，低溫沖擊性能更好；CO₂氣體保護耐氣孔性更優，焊接成本更低。其機械性能和熔敷金屬化學成分詳見下表1和表2。

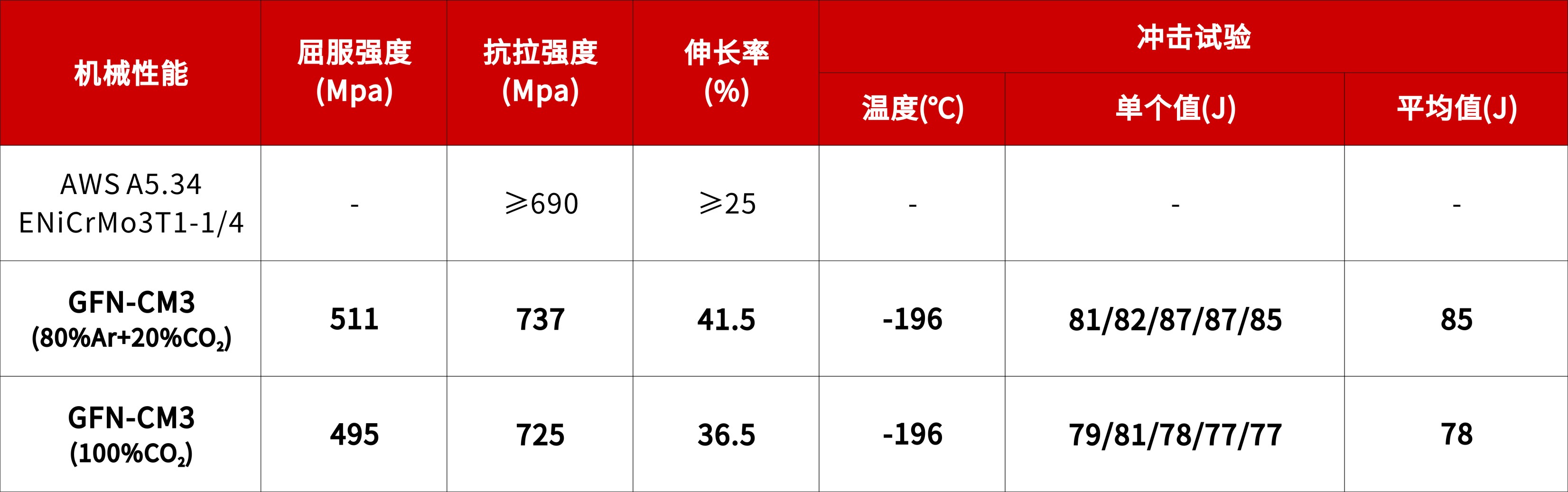

表1 GFN-CM3機械性能

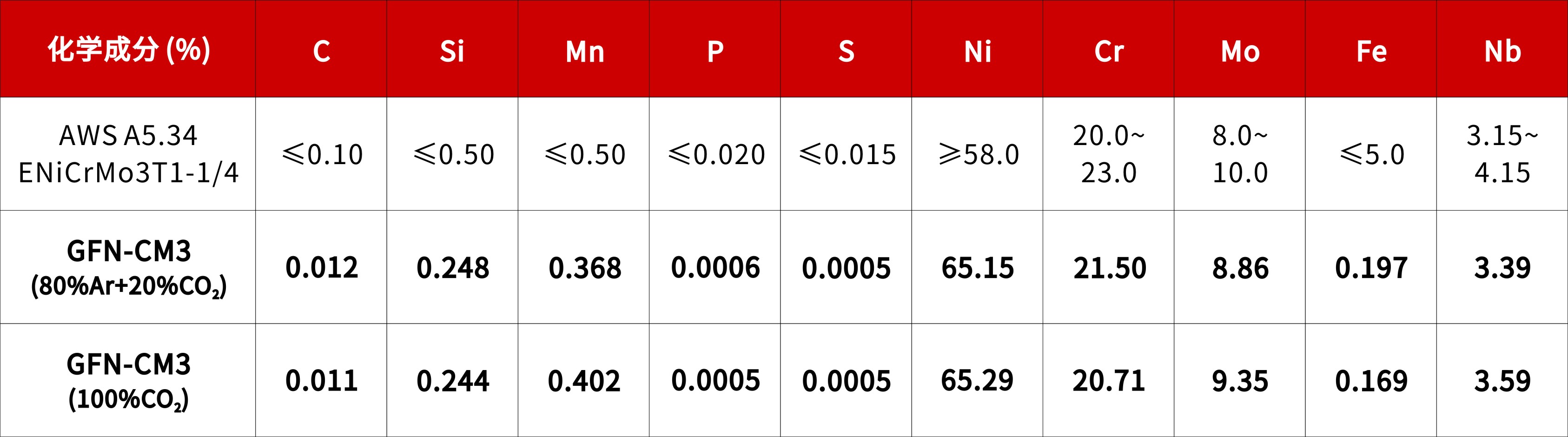

表2 GFN-CM3化學成分

GFN-CM3焊道照片

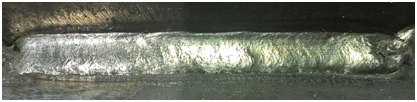

圖1  80%Ar+20%CO₂保護氣體立向上焊焊道照片

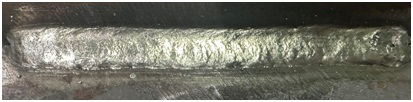

圖2  100%CO₂保護氣體立向上焊焊道照片

圖3  80%Ar+20%CO₂保護氣體平角焊焊道照片

圖4  100%CO₂保護氣體平角焊焊道照片

GFN-CM3 80%Ar+20%CO₂保護氣體焊接工藝試驗數據

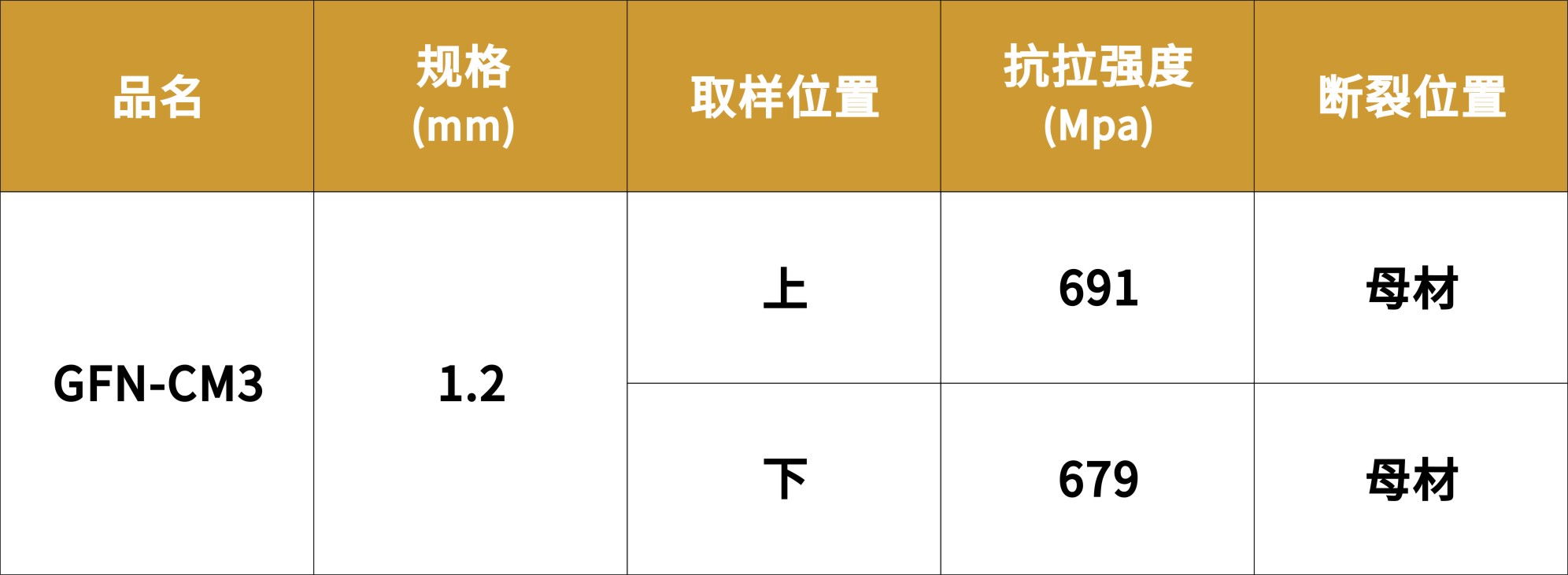

表3  焊接接頭拉伸試驗結果

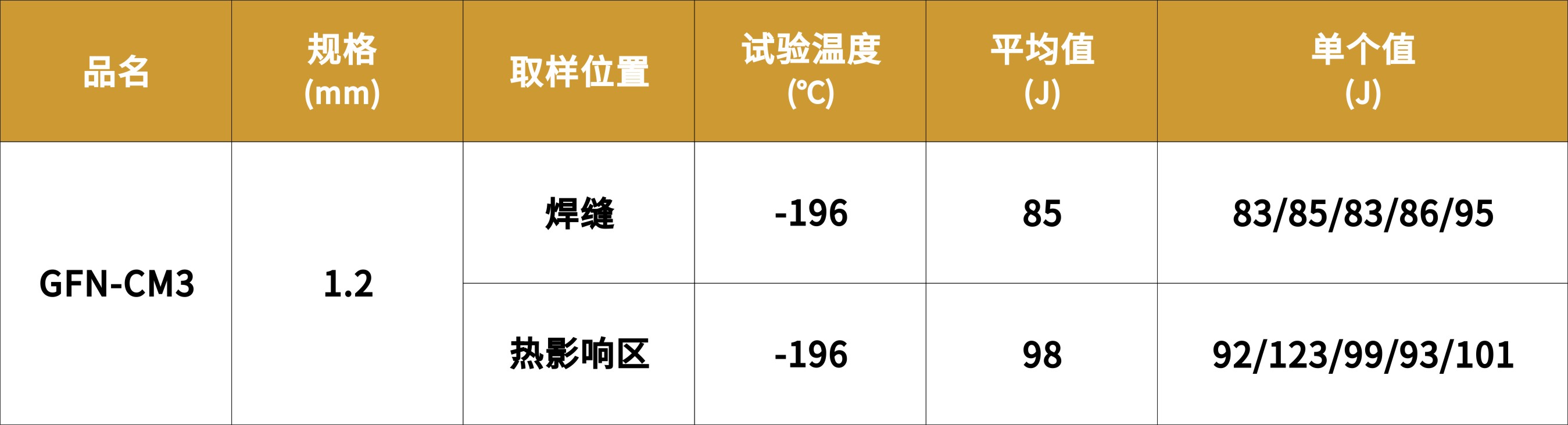

表4  焊接接頭沖擊試驗結果

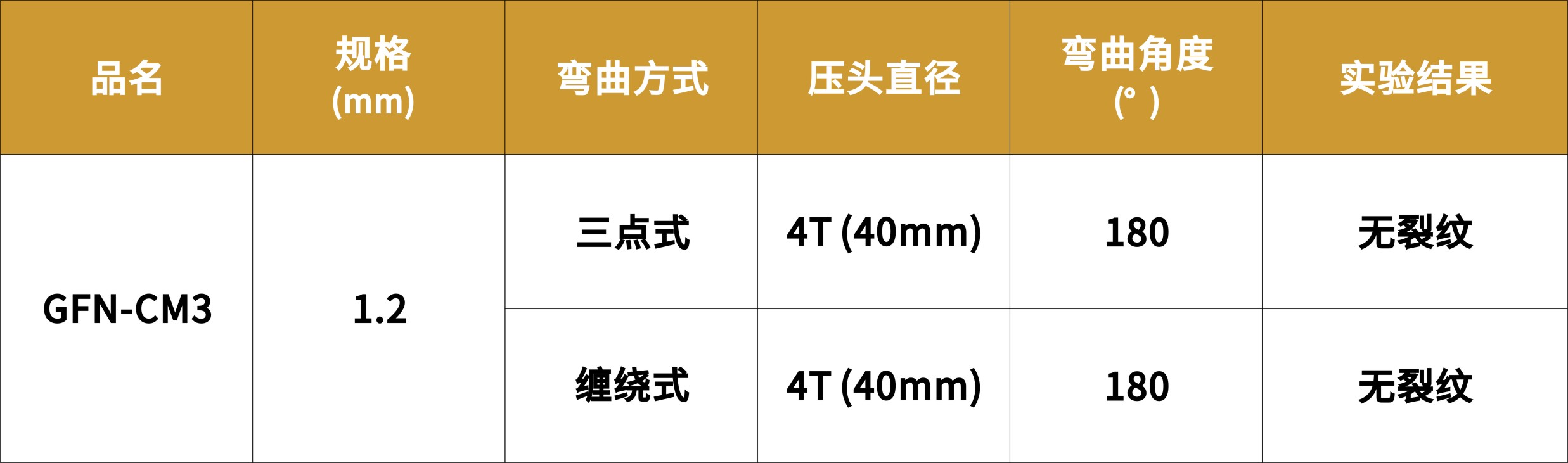

表5  側彎試驗結果

圖5  焊接接頭拉力片試樣照片

圖6  三點式側彎試樣                        圖7  纏繞式側彎試樣

GFN-CM3在9Ni鋼焊接工藝評定過程中的視頻分享

GFN-CM3的焊接建議

1.  立焊仰焊焊接時，焊槍傾斜角度與焊接方向呈80-90°并采用后退法焊接。

2.  平焊橫焊焊接時，前后擺動焊接攪拌熔池可減少針孔并使焊道成型美觀。

3.  鎳基藥芯焊絲鐵水較稠，通過擺動焊接，兩邊多作停留可提升焊接質量。

4.  9Ni鋼板焊接時若溫度過高會母材性能造成影響，盡量多層多道焊接減少熱輸入量。

5.  焊接時每層每道需打磨干凈，避免夾渣。

京群公司GFN-CM3產品已成功應用于加氫反應器的焊接。LNG儲罐9Ni鋼工藝評定性能穩定，打破了國外壟斷，是9Ni鋼焊材國產化的先行者，為9Ni鋼的焊接錦上添花，歡迎垂詢與選購！
