鋁合金焊接保護(hù)氣體的選擇

2023-03-20

鋁合金擁有密度小、強(qiáng)度高、耐腐蝕、高導(dǎo)電及導(dǎo)熱性、易回收可再生等優(yōu)點(diǎn)，是目前在生產(chǎn)中應(yīng)用范圍最廣的一種有色金屬。但因?yàn)殇X合金具有的獨(dú)特性質(zhì)，鋁合金焊接質(zhì)量在實(shí)際應(yīng)用中難以保證，通過選擇合適的保護(hù)氣體來提高焊接質(zhì)量是其中一種重要的方法。

圖片

氬氣是鋁合金焊接中最常用的保護(hù)氣，施焊時(shí)有以下幾個(gè)優(yōu)點(diǎn)：

(1) 噪音小，電弧過渡穩(wěn)定；

(2) 作焊接保護(hù)氣時(shí)，不會(huì)逸出發(fā)散，對焊接保護(hù)有益；

(3) 氬氣可以破壞鋁及鋁合金表面的致密氧化膜。

氦氣能得到較大熔深，適用于厚板焊接，但由于單獨(dú)的氦氣會(huì)造成保護(hù)電弧穩(wěn)定性差，故需要與氬氣混合使用，氬氦保護(hù)氣體的能量是高于純氬氣，能產(chǎn)生能量分布更平均的等離子體電弧，改善了“指狀”熔深特征，使其在根部更寬，向“蘑菇”狀方向改變，這樣更有益于析出氫氣泡，可降低焊接氣孔敏感性。

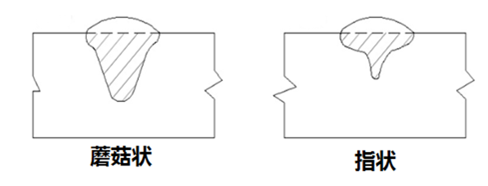

圖1  焊縫熔深

鋁合金焊接時(shí)，依據(jù)其不同厚度，推薦氬氦混合保護(hù)氣體的比例如下：

(1) 板厚＞25mm推薦氬氣混入30%的氦氣；

(2) 板厚＞50mm推薦氬氣混入50%的氦氣；

(3) 板厚＞75mm推薦氬氣混入70%的氦氣。

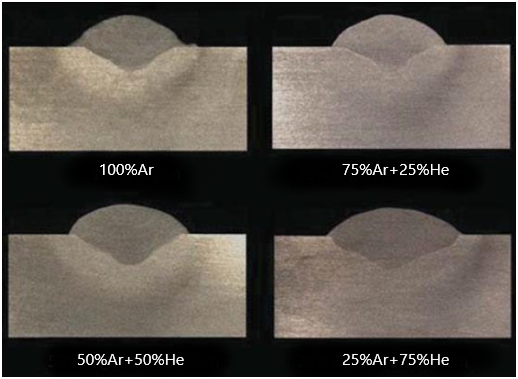

圖2  氬及氬-氦混合焊接焊道的幾何形狀比較

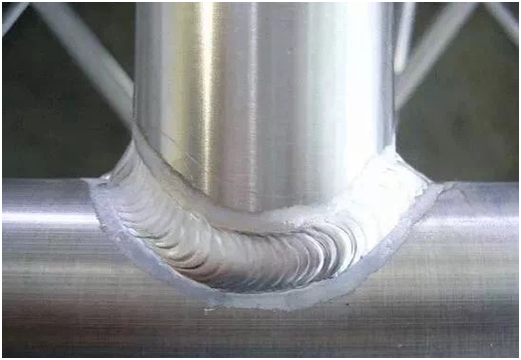

圖3  鋁焊絲產(chǎn)品焊道外觀

圖4  鋁焊絲產(chǎn)品

歡迎大家一起共同探討鋁及鋁合金的焊接，相互學(xué)習(xí)，共同進(jìn)步。

<< 返回上一頁

上一篇：長輸管道用下向焊氣保藥芯焊絲 下一篇：京群347H高溫用不銹鋼焊材簡介
