LNG新成員—高錳鋼及其配套焊材簡介
2022-08-01
2010年韓國浦項聯合大宇造船及全球五大船級社開始“超低溫用高錳鋼及焊接材料共同開發”的項目，并在2015年實現了LNG儲罐用高錳鋼的量產。到2022年6月，歷時十余載終于突破了技術瓶頸，韓國大宇造船海洋工程（DSME）和浦項制鐵在世界上首次舉行了將高錳鋼LNG燃料儲罐安裝在LNG動力超大型油輪（VLCC）上的搭載儀式，并表示開發出了從鋼材預處理到焊接成型的燃料箱制造技術。
一、什么是高錳鋼？
LNG儲罐用高錳鋼—是一種錳含量在22-25%之間的一種合金鋼，具有良好的耐低溫性和較高的耐磨強度，相比傳統LNG儲罐材料有更加明顯的經濟效益，是十幾年來韓國致力于研發的LNG儲罐用材料新寵。
二、 LNG儲罐用鋼種及其優缺點簡析
大型LNG燃料儲罐是環保燃料動力船以及整個LNG產業鏈的核心設備，技術標準極為嚴苛，且造價昂貴。LNG通常在-163℃超低溫環境條件下儲存、運輸，《國際散裝運輸液化氣體船舶構造和設備規則》簡稱“IGC規則”，規定的可用于LNG建造的4種低溫材料包括：鋁合金鋼、奧氏體不銹鋼、奧氏體Fe-Ni合金鋼（也稱殷瓦鋼）和9%Ni鋼（詳見表1），而目前LNG燃料儲罐最常用、使用最廣泛的是9%Ni鋼。但缺點是價格仍較高、加工程序繁瑣、強度相對偏低，而且產品中鎳含量較高，近年來鎳價持續上漲，產品成本大幅提高。

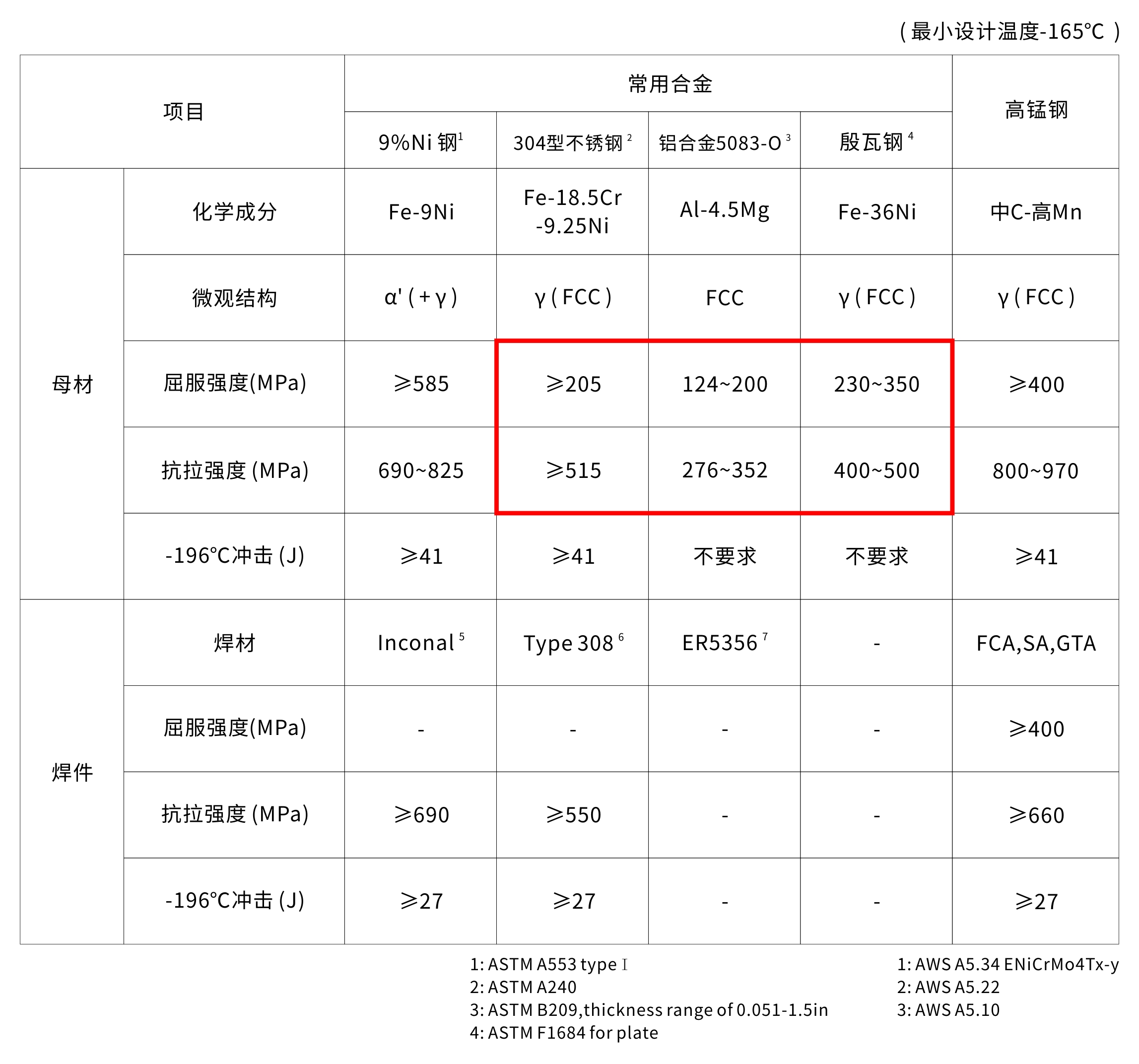

表1 “IGC規則”中可用于LNG建造的4種低溫材料

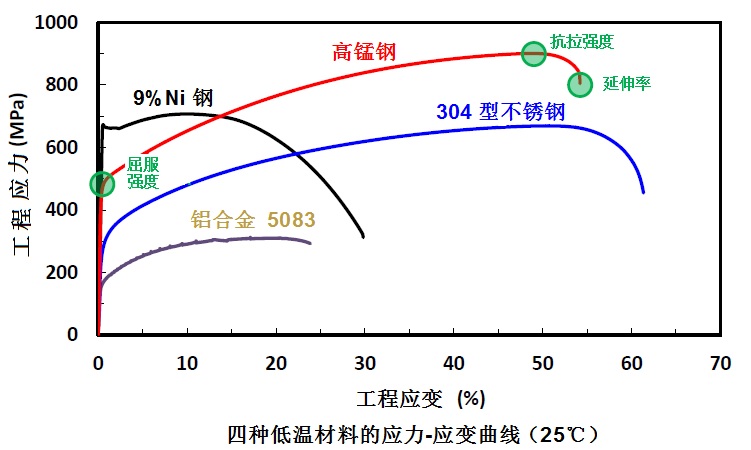

2.1 常用LNG材料與新型高錳鋼強度對比（詳見下圖）
說明：① 新型高錳鋼母材強度最高，9%Ni鋼次之，其它較低。② 新型高錳鋼焊材強度與9%Ni鋼相當。

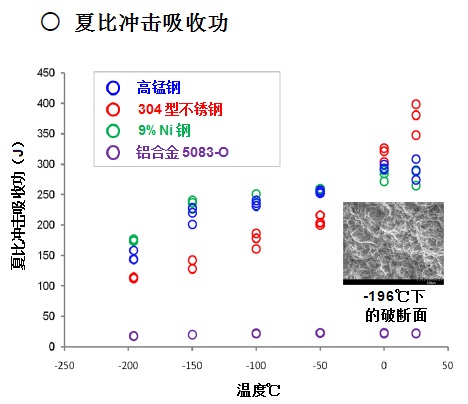

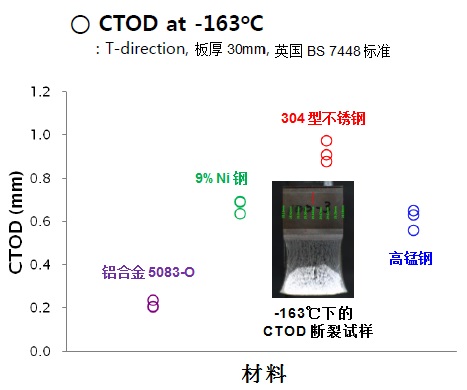

2.2 常用LNG材料與新型高錳鋼低溫韌性對比（詳見下圖）
說明：新型高錳鋼低溫韌性及CTOD值與9%Ni鋼相近。

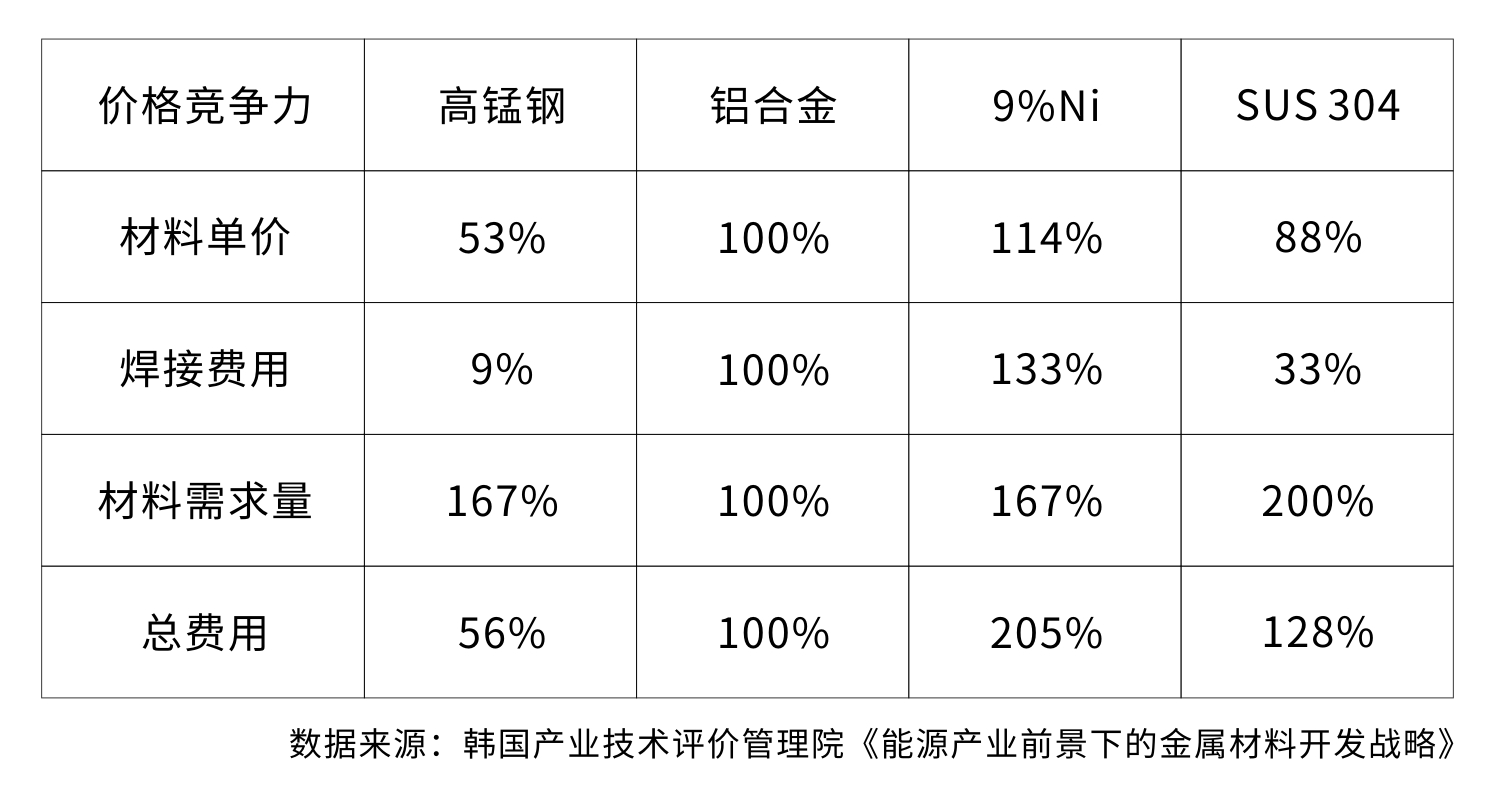

2.3 新型高錳鋼與常用LNG材料經濟性對比（詳見下圖）
由此可以預見，集高強度、高韌性、低成本等眾多優勢于一身的超低溫高錳鋼在未來LNG燃料儲罐及液氨、液氫、甲醇等環保替代燃料儲罐市場有著十分廣闊的應用前景。
三、高錳鋼的成分及性能要求

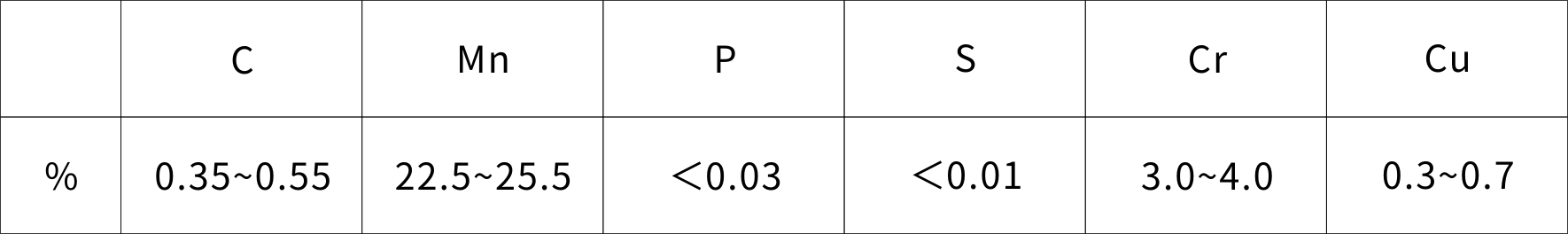

化學成分 (ASTM Draft)
機械性能
● 晶體結構：面心立方晶格 (γ-Fe)
● 許用溫度＞-196℃
● 屈服強度＞400MPa (58ksi)
● 抗拉強度：800~970MPa (116-141ksi)
● 夏比V型缺口沖擊試驗＞41J at -196℃(-320℉)
四、京群高錳鋼配套焊材簡介
近年來京群致力于LNG儲罐用高錳鋼配套焊材的研發，成功研發出了可與LNG儲罐用高錳鋼母材性能相匹配的焊材，具體性能見表2。

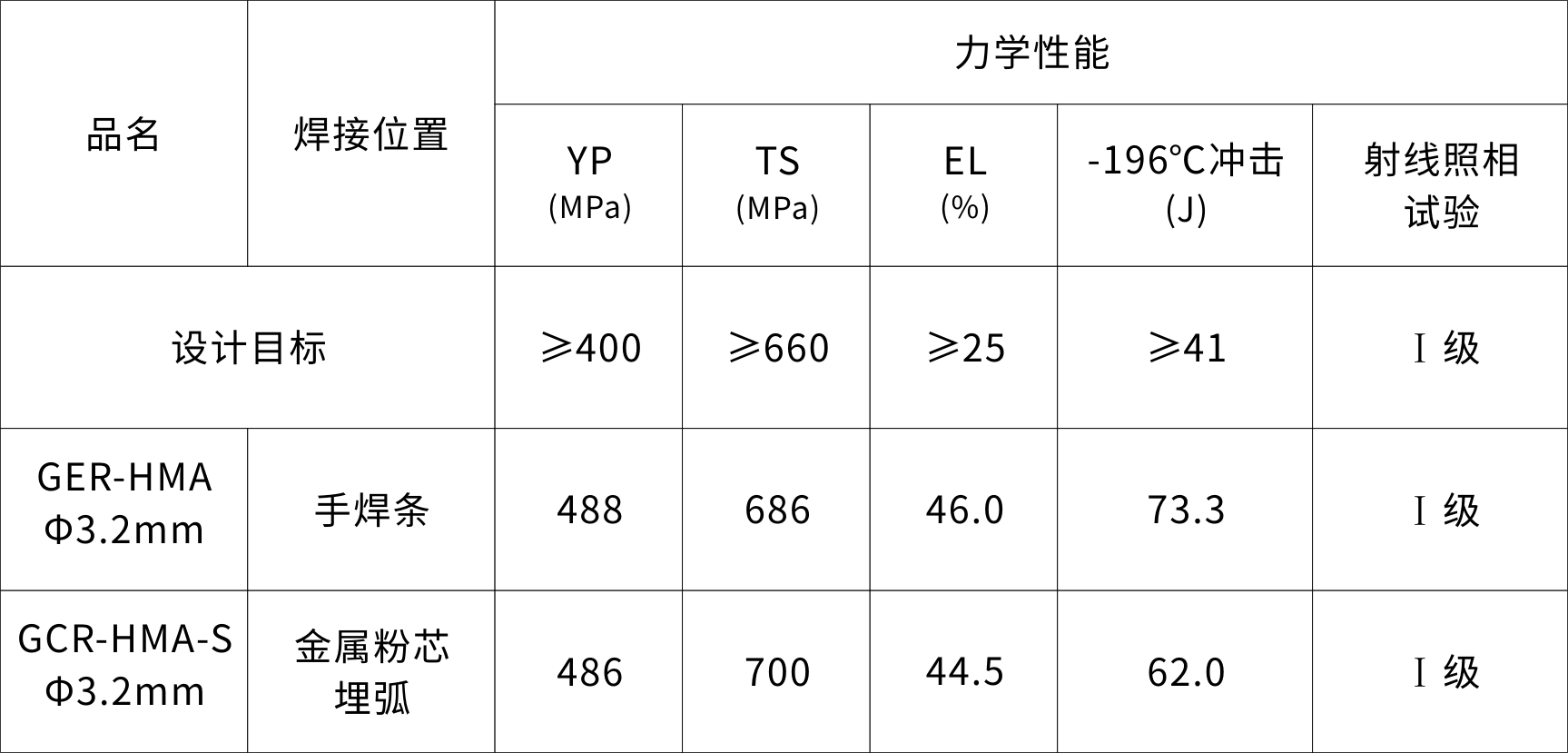

表2 京群高錳鋼配套焊材熔敷金屬機械性能
說明：高錳鋼用金屬粉芯埋弧焊絲采用配套高錳鋼用焊劑GXR-200。
五、LNG儲罐用高錳鋼焊材焊接性及試樣展示
5.1 高錳鋼用焊材焊接性展示如下

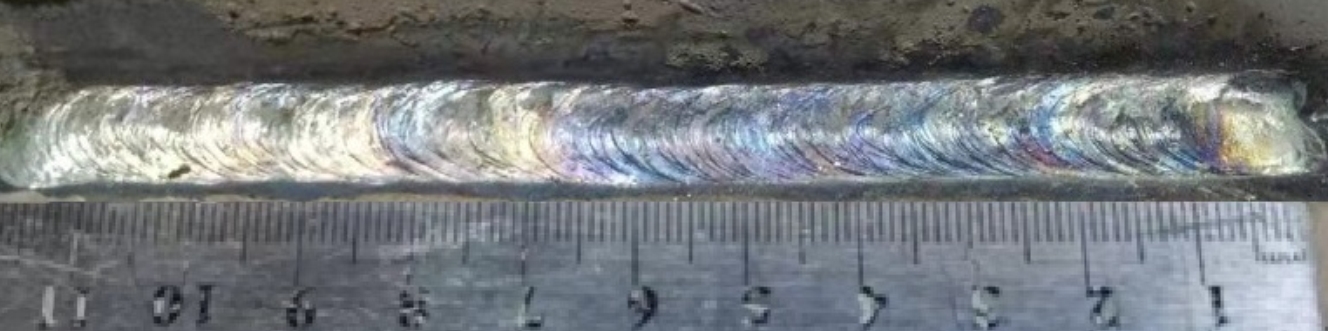

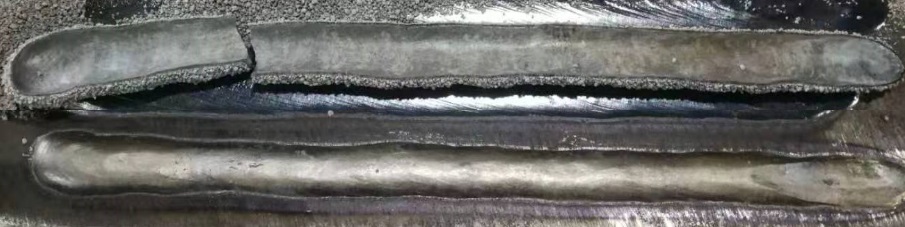

圖1-1 焊條(GER-HMA)平角焊脫渣后
圖1-2 焊條(GER-HMA)仰角焊脫渣后

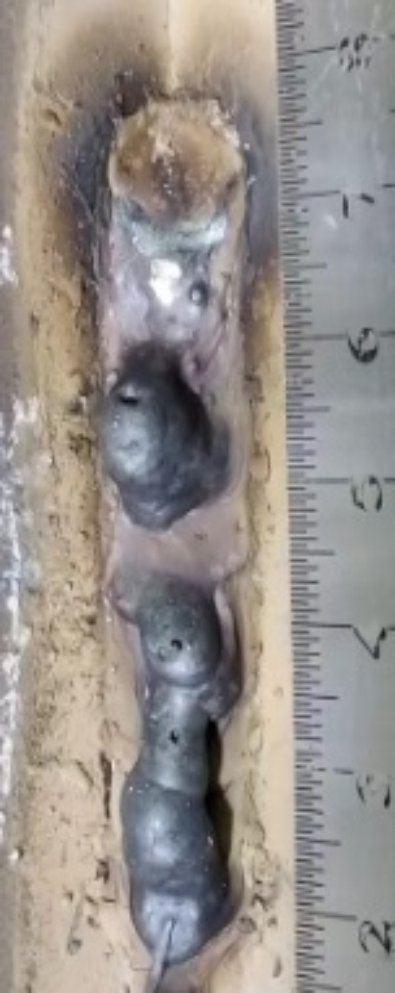

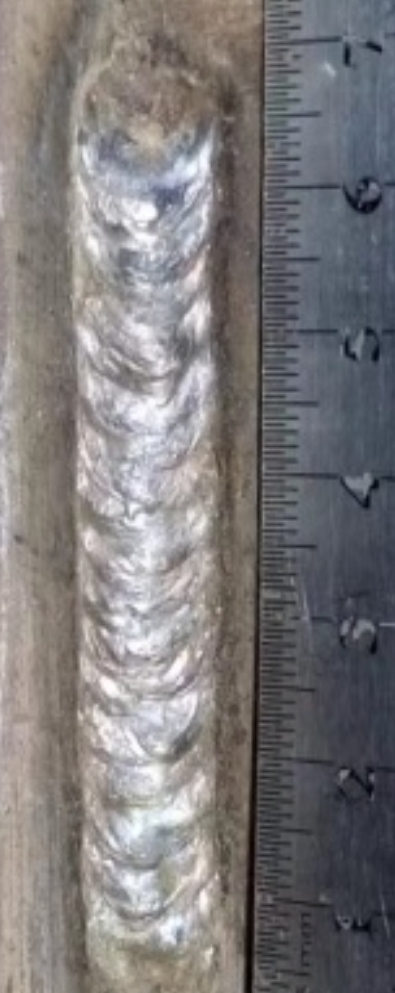

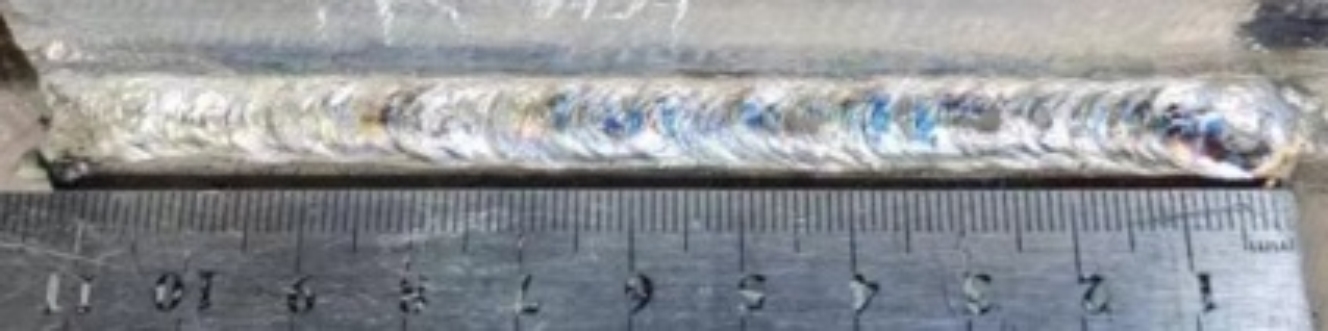

圖1-3 焊條(GER-HMA)立上角焊脫渣前后
圖2 金屬粉芯埋弧(GCR-HMA-S)焊縫展示
5.2 高錳鋼用焊條焊接接頭試樣展示如下

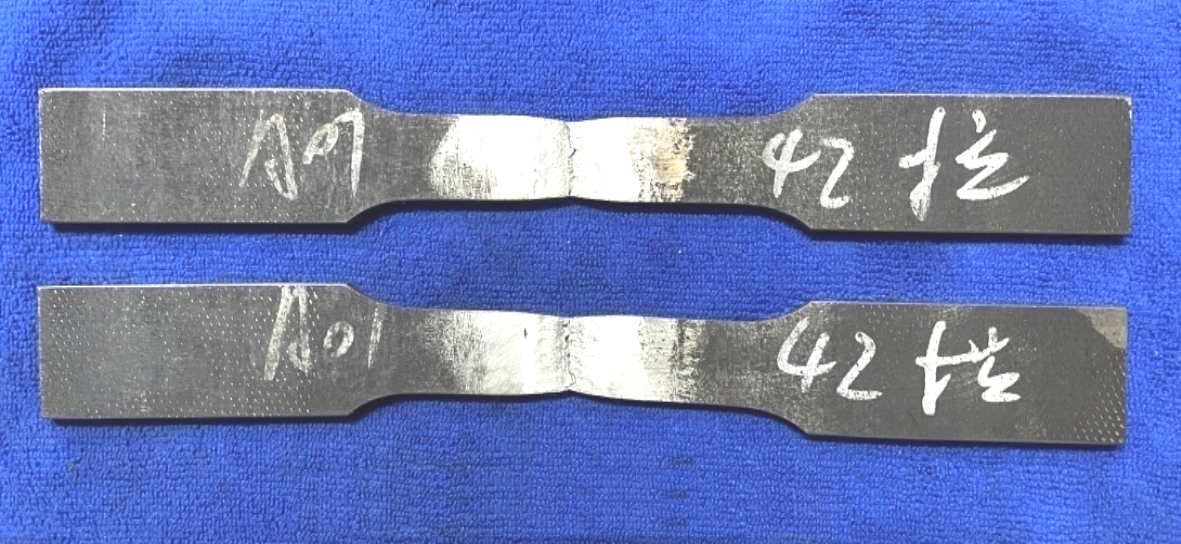

圖3-1 平焊(1G)拉伸試樣展示

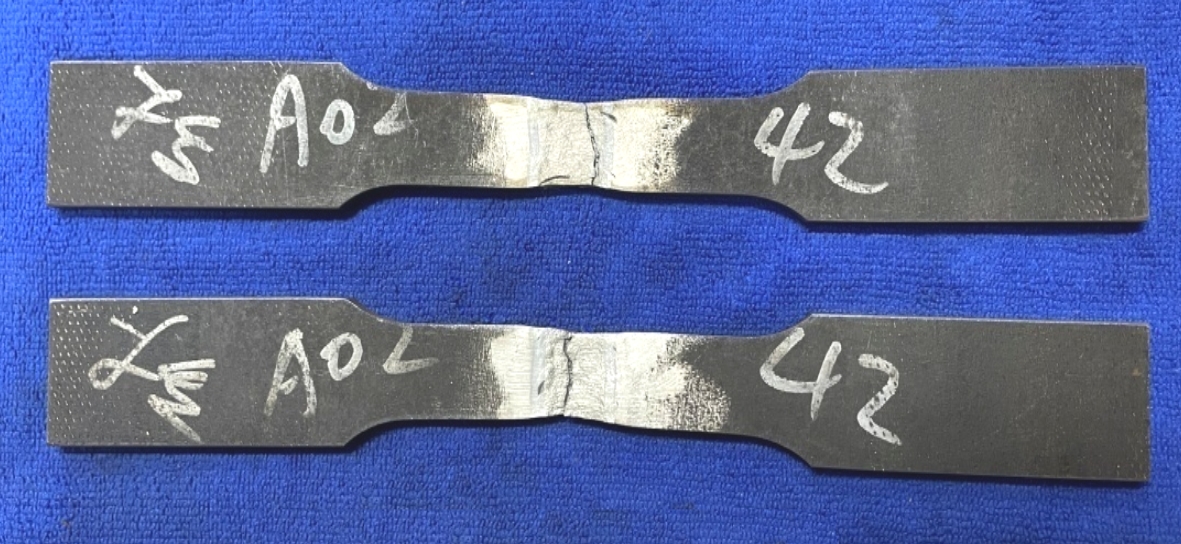

圖3-2 立焊(3G)拉伸試樣展示

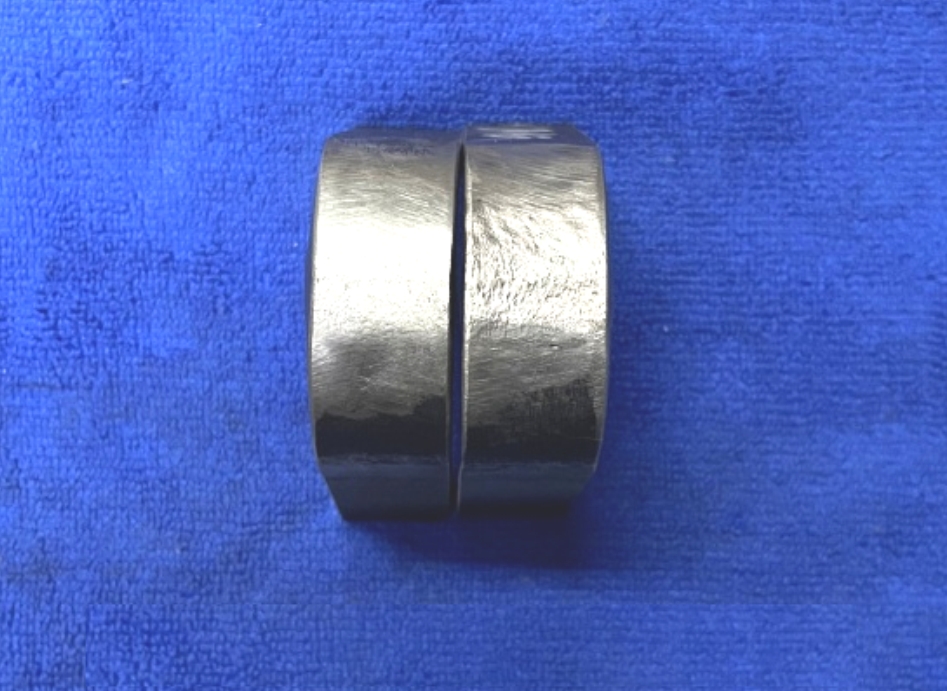

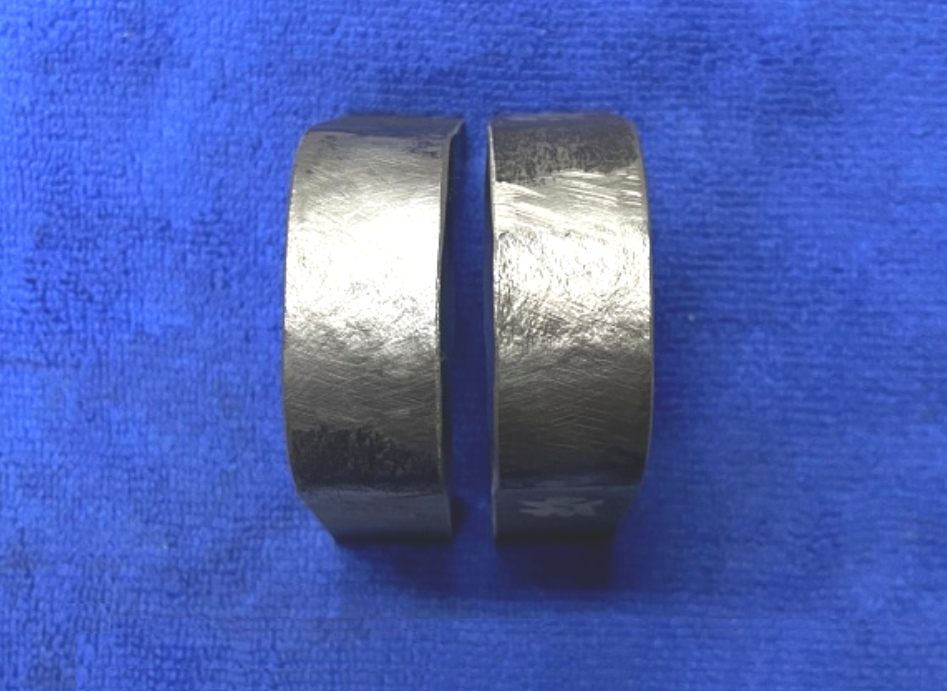

圖4-1 平焊(1G)彎曲試樣展示 圖4-2 立焊(3G)彎曲試樣展示
說明：高錳鋼用焊條1G和3G位置焊接，面彎、背彎彎曲試樣均無裂紋，抗裂性良好。
京群高錳鋼用手焊條和金屬粉芯埋弧焊絲已送樣多家客戶測試，歡迎廣大用戶垂詢了解。
