京群在G115鋼用焊材方面的進展與突破

2022-06-27

G115鋼是我國自主研發(fā)的一種具有優(yōu)異高溫性能的新型耐熱鋼材料，主要應用于630~650℃大口徑厚壁管和其它耐熱部件制造，是目前提高燃煤火電機組效率等級的關鍵材料。

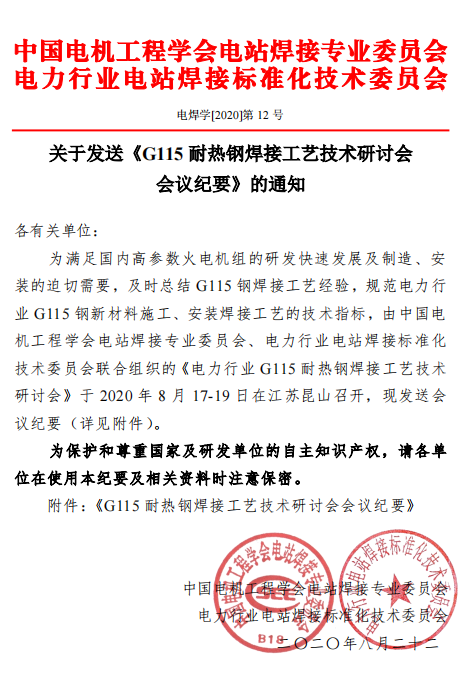

京群自2016年以來一直持續(xù)進行G115鋼配套焊材的開發(fā)和優(yōu)化工作，在此過程中與各研究機構及使用單位緊密合作，取得了豐厚的成果。并于2020年8月在昆山成功協(xié)助舉辦“G115耐熱鋼焊接工藝技術研討會”，會后形成了會議紀要（見下圖），并擬定了《G115鋼焊接工藝評定各項性能合格指標》及《G115鋼焊接工藝路線及關鍵參數(shù)》等重要指導性文件。

在會議上明確性能要求指標及參數(shù)細節(jié)后，京群繼續(xù)且更加大開發(fā)投入，現(xiàn)已開發(fā)出焊接工藝性優(yōu)良（焊條、氬弧焊絲可滿足全位置焊接），性能穩(wěn)定的全系列G115用焊接材料，并符合會議定下的各項性能合格指標要求。具體型號及特性見下表1。

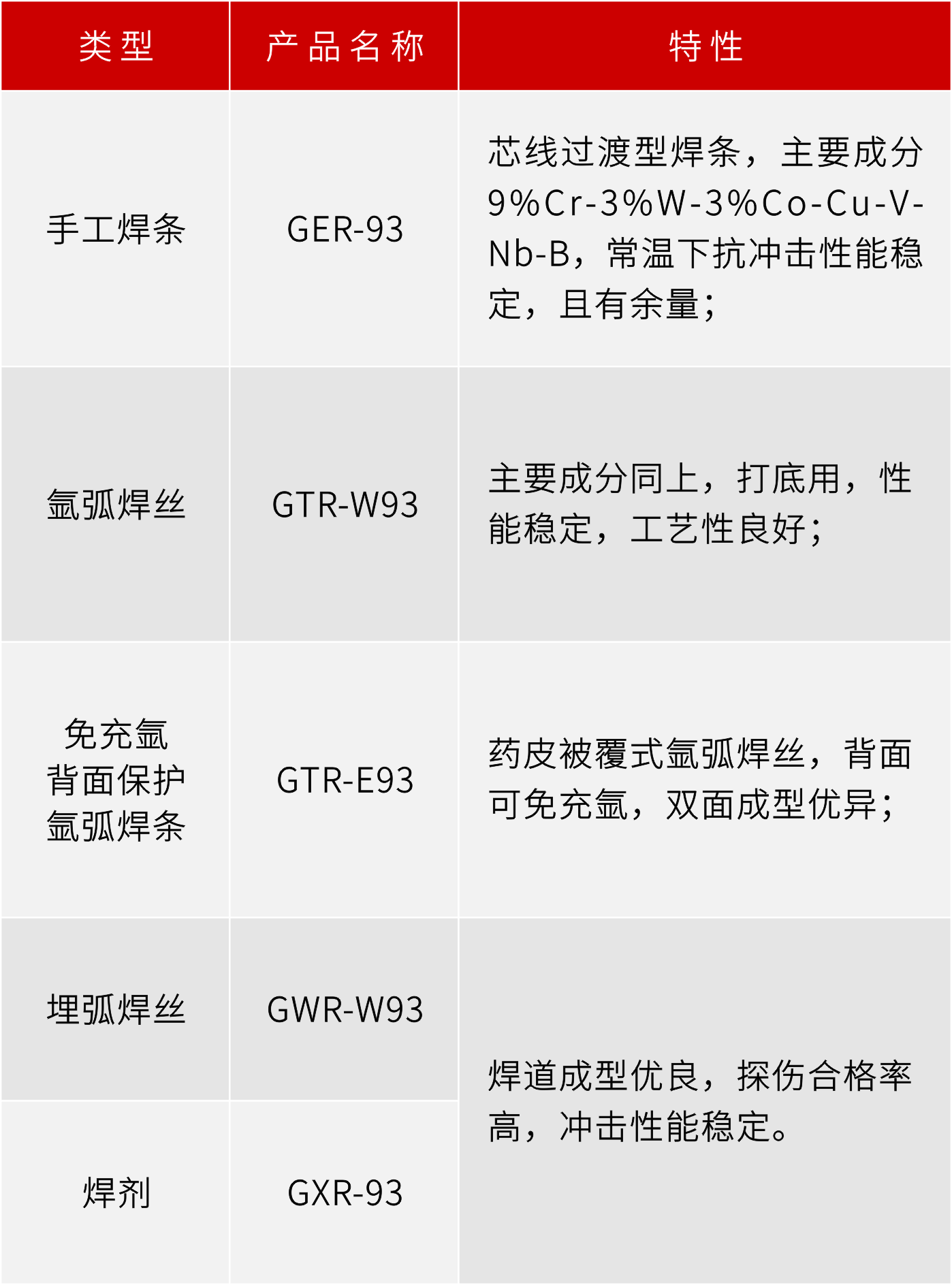

表1 京群G115鋼用主要焊材品名及特性一覽

同時，京群積極與各使用單位進行技術交流、焊材性能測試與工藝交流等工作，并尋求G115大管評定的機會，以充分驗證焊材對實際工藝的符合性。

2022年2月，廣東火電焊接公司對京群的G115鋼用焊條（品名：GER-93），進行了115mm厚管焊工藝評定。

以下對此次評定過程做一簡單展示：

圖1為此次評定管件預備照片，管件尺寸：φ530×115mm。

圖1 焊接前的管件預備

圖2和圖3為焊接過程的照片示例，焊接位置為6G，過程參數(shù)由其工藝人員嚴格記錄與控制。

圖2  焊接過程照片

圖3  焊接過程照片

圖4和圖5為焊后的焊縫展示，可見焊道平整，熔池適宜，波紋細膩，顯示出焊材具有良好的全位置焊接操作性能。

圖4  焊后焊縫照片示例

圖5  焊后焊縫照片示例

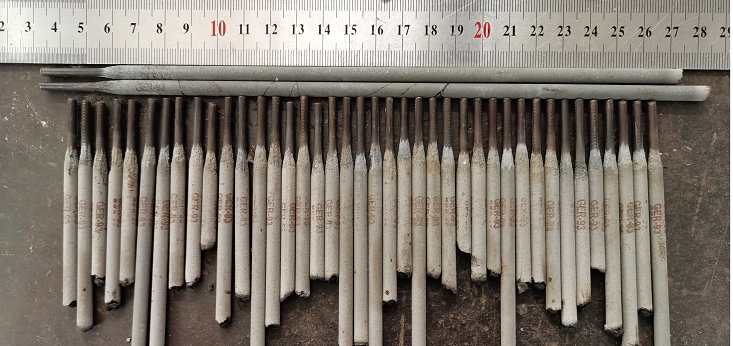

圖6為京群焊條在焊接后剩余長度的展示，可見焊后剩余基本較少，顯示焊條良好的耐火性，在焊接的高熱狀態(tài)下可始終保持電弧及熔池狀態(tài)，單根焊條使用率高，避免造成浪費。

圖6  焊條焊后剩余長度展示

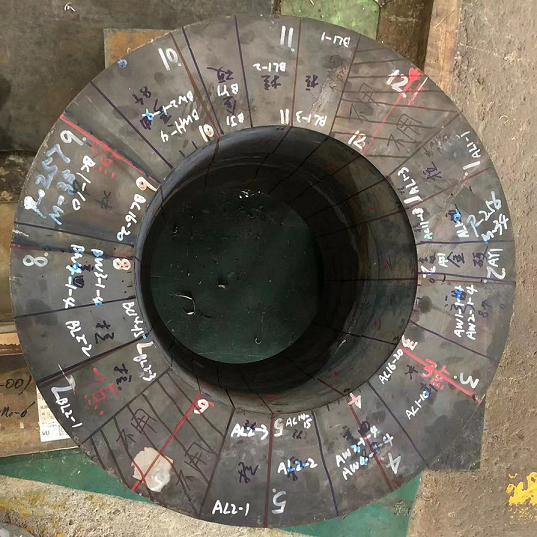

后續(xù)熱處理溫度為775℃，恒溫12小時 ，圖7為各測試試樣取樣示意照片。

圖7  試樣取樣示意照片

此次管焊評定的各試樣檢測結果已出，抗拉性能優(yōu)良，拉力片均斷裂在母材位置；沖擊吸收功良好，并有一定余量；硬度值符合；所取彎曲片均無裂紋等缺陷?？傮w結果理想，達到評定預期要求。

如需深入了解，歡迎隨時致電垂詢！

京群將持續(xù)致力于高階焊材的國產(chǎn)化進程。為國家的能源戰(zhàn)略，節(jié)能減排貢獻自己的一份力量，希望能有機會與更多志同道合的企業(yè)、朋友相互學習，攜手奮進！

<< 返回上一頁

上一篇：風電塔筒門框焊接 下一篇：藥芯焊絲焊接噴嘴的選用
