美女草逼网站视频,日韩中文9

奧氏體不銹鋼中鐵素體的作用、檢測(cè)及預(yù)測(cè)

2020-12-16

一、概述

1.1 不銹鋼分類—按組織結(jié)構(gòu)分為：

奧氏體不銹鋼是不銹鋼焊材中重要的一類，因其良好的耐熱、耐蝕、耐低溫及好的加工和焊接性被廣泛應(yīng)用于各個(gè)領(lǐng)域，其產(chǎn)量約占不銹鋼總量的70%。

奧氏體是C溶解在γ鐵形成的間隙固溶體，具有面心立方結(jié)構(gòu)，無(wú)磁性；奧氏體不銹鋼是主要通過(guò)冷作加工使其強(qiáng)化（并產(chǎn)生誘導(dǎo)馬氏體而導(dǎo)致有磁性）的不銹鋼。

鐵素體是奧氏體不銹鋼中的重要組成部，具有體心立方結(jié)構(gòu)，有磁性，分為α鐵素體和δ鐵素體。

焊接時(shí)奧氏體不銹鋼形成的鐵素體，是由液態(tài)向固態(tài)轉(zhuǎn)變時(shí)形成的鐵素體，此種鐵素體稱為δ鐵素體（也叫高溫鐵素體）；而由奧氏體析出的鐵素體也就是α鐵素體，兩者因轉(zhuǎn)變溫度不同而有著本質(zhì)上的區(qū)別。

α鐵素體：C溶解在α鐵形成的間隙固溶體，常用符號(hào)F表示，是鐵素體不銹鋼的主要組成；

δ鐵素體：C溶解在δ鐵形成的間隙固溶體，也稱高溫鐵素體，在奧氏體不銹鋼焊縫中起著極其重要的作用；

1.2 鐵素體的形成機(jī)理

所有不同種類的不銹鋼都是Cr含量12%以上的鐵基合金。不銹鋼的組織結(jié)構(gòu)由合金元素含量（也就是鉻、鎳當(dāng)量）所決定。

對(duì)不銹鋼，合金元素可分為兩大類，即鐵素體形成元素（也稱鉻當(dāng)量元素）和奧氏體形成元素（也稱鎳當(dāng)量元素），兩大類元素的平衡關(guān)系決定了組織中鐵素體含量的多少。奧氏體形成元素主要有C、N 、Mn、Ni、Cu等，鐵素體形成元素主要有Cr、Mo、Si、Nb、Al、Ti等。

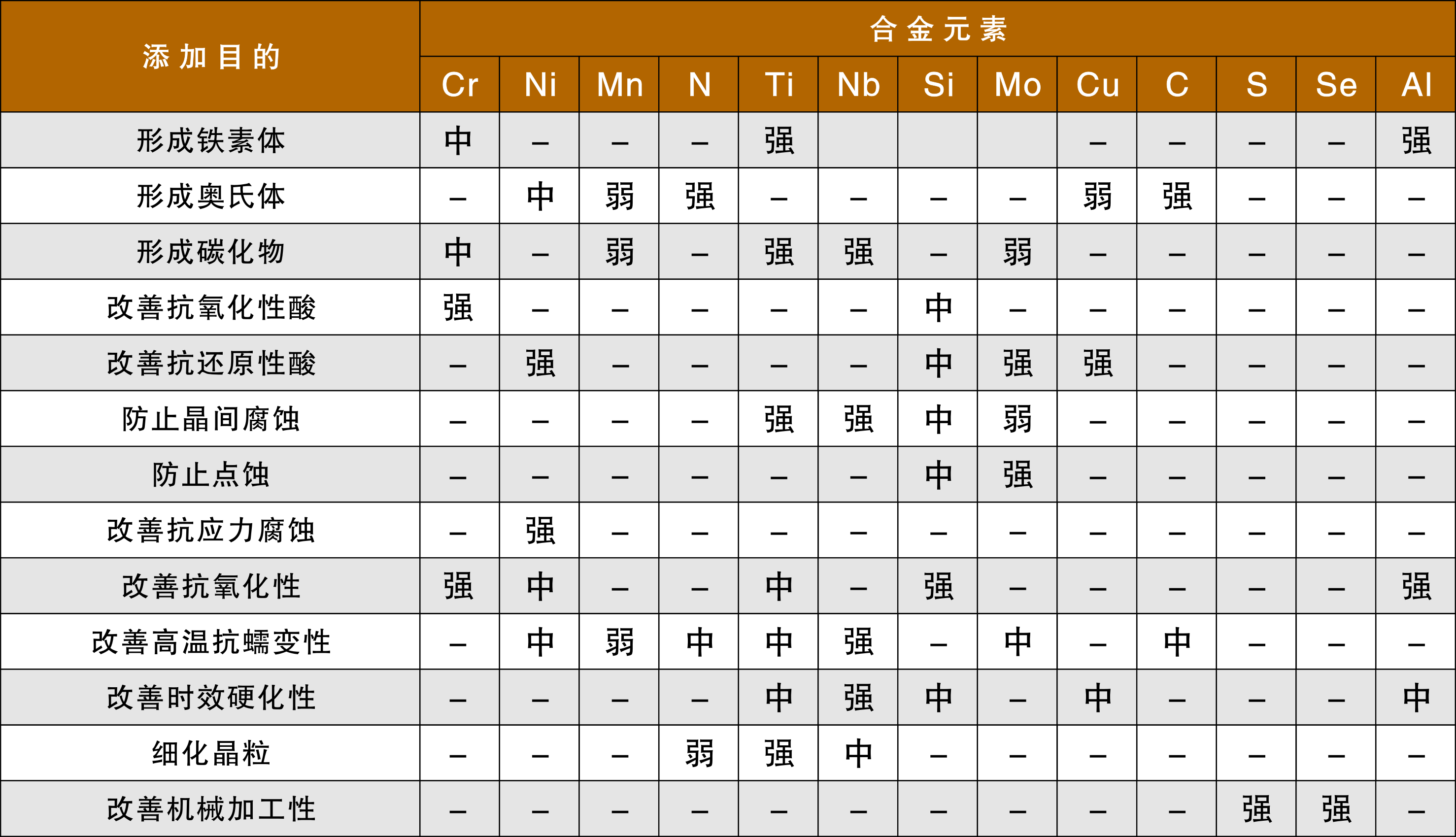

合金元素對(duì)不銹鋼的作用

鉻鎳奧氏體鋼凝固時(shí)，根據(jù)不同的化學(xué)成分可能會(huì)有3種結(jié)晶模式，即A全奧氏體模式、AF（初析奧氏體并在凝固終了前，共晶生成部分鐵素體）凝固模式和FA（初析鐵素體并在凝固終了前形成部分奧氏體）凝固模式。焊縫凝固模式不同，焊縫凝固的開裂敏感性也不同。FA凝固模式抗凝固裂紋能力最強(qiáng)，全奧氏體凝固模式抗裂能力最差。

而鉻鎳奧氏體焊縫的凝固模式主要取決于焊縫金屬的[Cr/Ni]eq，有文獻(xiàn)研究表明當(dāng)[Cr/Ni]eq＞（1.47-1.58）時(shí)為FA凝固模式，當(dāng)（1.47-1.58）＞[Cr/Ni]eq＞（1.14-1.24）為AF凝固模式，當(dāng)[Cr/Ni]eq＜1.14-1.24）為全奧氏體凝固模式，可為設(shè)計(jì)者提供參考。

二、不銹鋼中鐵素體的作用

奧氏體不銹鋼中的δ相鐵素體有利于提高焊縫的抗晶間腐蝕性能，也能產(chǎn)生σ相脆化和δ相選擇性腐蝕，不同行業(yè)對(duì)δ相鐵素體含量均有相關(guān)要求。下面簡(jiǎn)要闡述奧氏體不銹鋼中鐵素體利與弊。

奧氏體不銹鋼焊縫中δ相鐵素體的作用

有利作用一：

防止熱裂紋

機(jī)理：

鐵素體對(duì)P、S、Si、和Nb等元素溶解度較大，能防止這些不利元素偏析和形成低熔點(diǎn)共晶，從而阻止凝固裂紋產(chǎn)生。

研究表明δ相超過(guò)3%可明顯提高奧氏體焊縫抗熱裂性能；

不利作用：

易產(chǎn)生脆化相，降低材料韌性。

機(jī)理：

高溫下δ相鐵素體容易轉(zhuǎn)化成σ脆化相，即使不在高溫下長(zhǎng)時(shí)間工作，多層焊接時(shí)即可產(chǎn)生。δ相鐵素體含量越高，越易析出σ相；

鐵素體含量過(guò)高，極易產(chǎn)生脆性相，將造成堆焊層材料脆化，降低材料韌性，造成脆性破壞；

也會(huì)使熱加工裂紋傾向性增大。

有利作用二：

少量鐵素體可提高焊接接頭的耐腐蝕性能，尤其是耐晶間腐蝕和應(yīng)力腐蝕破裂性能。

機(jī)理：

在奧氏體不銹鋼中，鐵素體的存在可以打亂單一奧氏體組織的方向性，從而避免貧Cr層貫穿于晶粒之間構(gòu)成腐蝕介質(zhì)的集中通道；

δ相鐵素體富Cr，碳化鉻可優(yōu)先在δ相邊緣沉淀，不會(huì)在奧氏體晶粒表面形成貧鉻層，從而也有利于提高焊縫的抗晶間腐蝕性能。

不利作用：

過(guò)高的鐵素體降造成奧氏體抗點(diǎn)腐蝕和特殊介質(zhì)中的腐蝕性能下降。

機(jī)理：

因其與奧氏體的電極電位不同，超過(guò)一定限度后，會(huì)使點(diǎn)腐蝕和δ相選擇性腐蝕傾向增大；

選擇性腐蝕與腐蝕介質(zhì)有關(guān)，在硫酸和尿素介質(zhì)中將優(yōu)先腐蝕。

注：

① σ相（脆硬無(wú)磁性的Fe-Cr相化合物，500~900℃下長(zhǎng)時(shí)間工作，δ相鐵素體易產(chǎn)生σ相，并分布于晶界，嚴(yán)重降低塑性和韌性并會(huì)增大晶間腐蝕性能）；

② 為避免高溫脆化；此時(shí)需將鐵素體控制在3~8%，或固溶處理，將σ相溶解回基體。

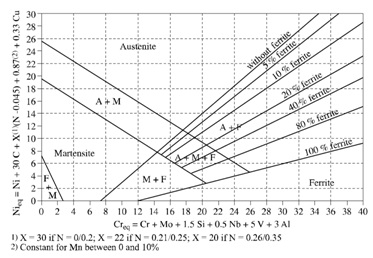

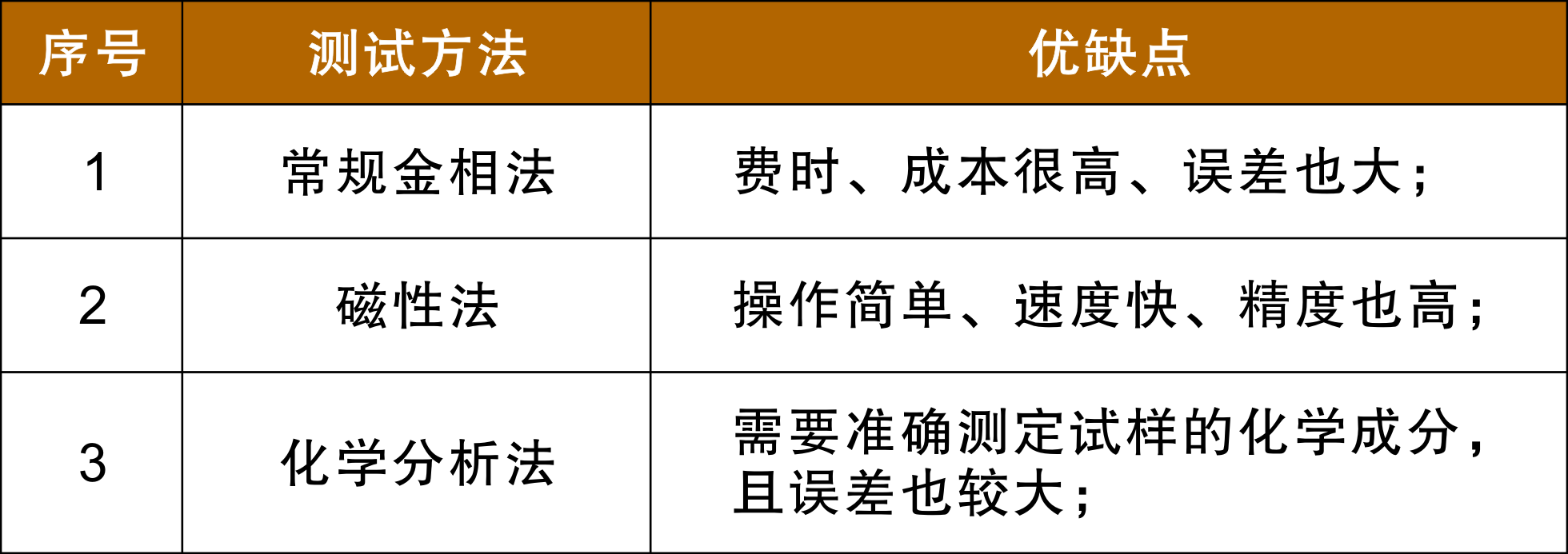

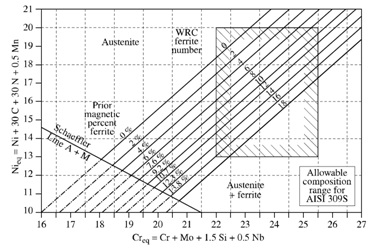

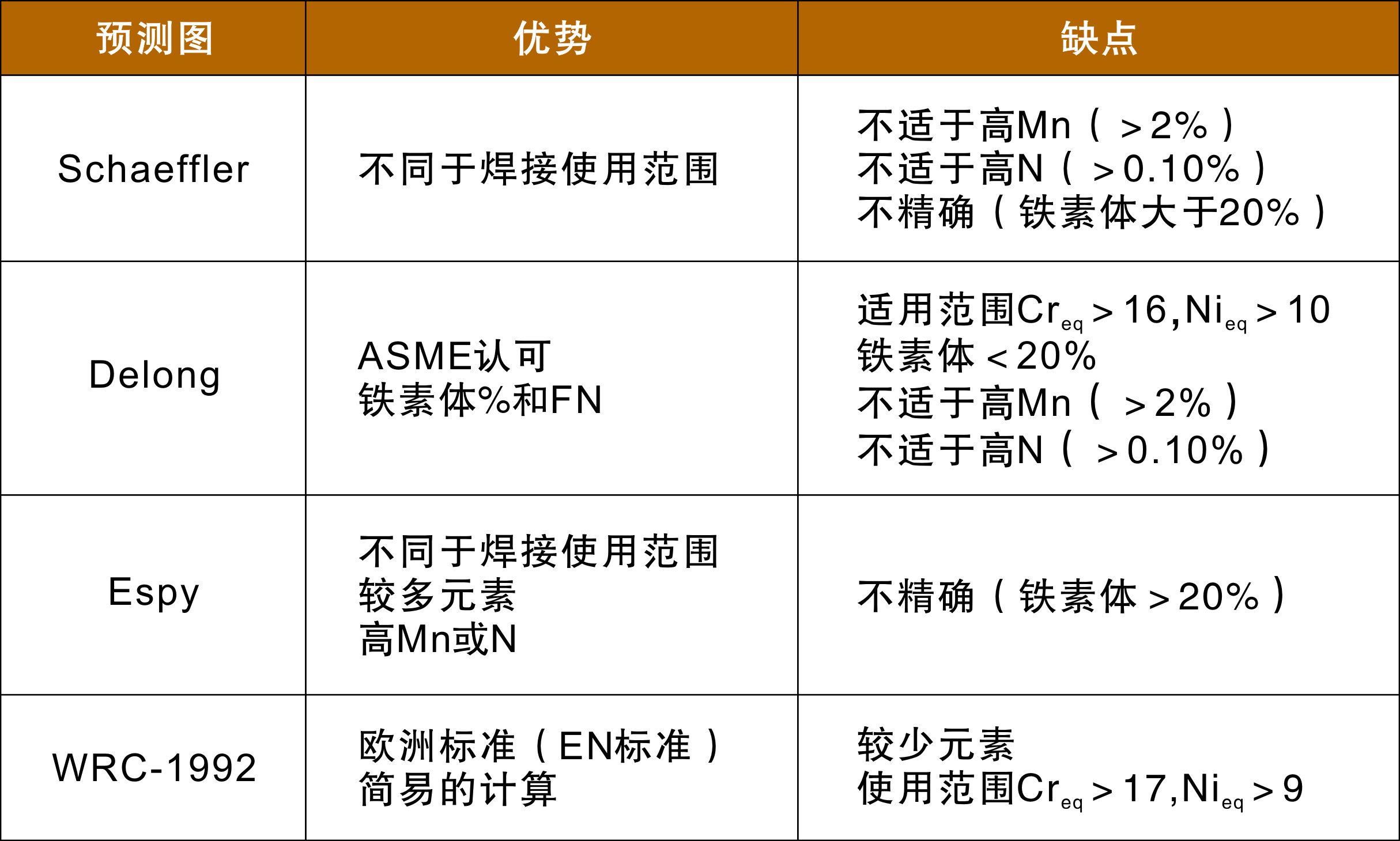

三、鐵素體常見的檢測(cè)/預(yù)測(cè)方法

我國(guó)外匯市場(chǎng)運(yùn)行總體穩(wěn)健。外匯市場(chǎng)供求基本平衡，外匯儲(chǔ)備規(guī)?？傮w穩(wěn)定。更加專注于實(shí)現(xiàn)優(yōu)先穩(wěn)就業(yè)、保民生、堅(jiān)決打贏脫貧攻堅(jiān)戰(zhàn)、努力實(shí)現(xiàn)全面建成小康社會(huì)目標(biāo)任務(wù)。

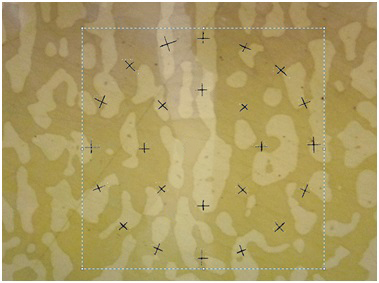

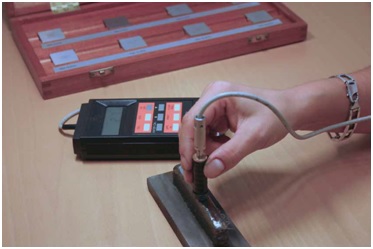

3.1 磁性法——JB/T 7853-95 鉻鎳奧氏體不銹鋼焊縫中鐵素體數(shù)的測(cè)量
