GER-N27L與GER-N27區(qū)別及應(yīng)用

2022-01-12

昆山京群生產(chǎn)的GER-N27L和GER-N27都屬于低氫鈉型藥皮低溫鋼焊條，Ni含量是2.5%，常用于ASME SA-203 GrA/B、09MnNiDR鋼的焊接。GER-N27L和GER-N27現(xiàn)階段執(zhí)行GB/T5117-2012的型號分別為E5015-N5 P/E5015-G P和E5515-N5 P，對應(yīng)機械工業(yè)出版社出版的《焊接材料產(chǎn)品手冊》的牌號分別為W707和W707Ni，兩種焊條熔敷金屬物化性能對比如下。

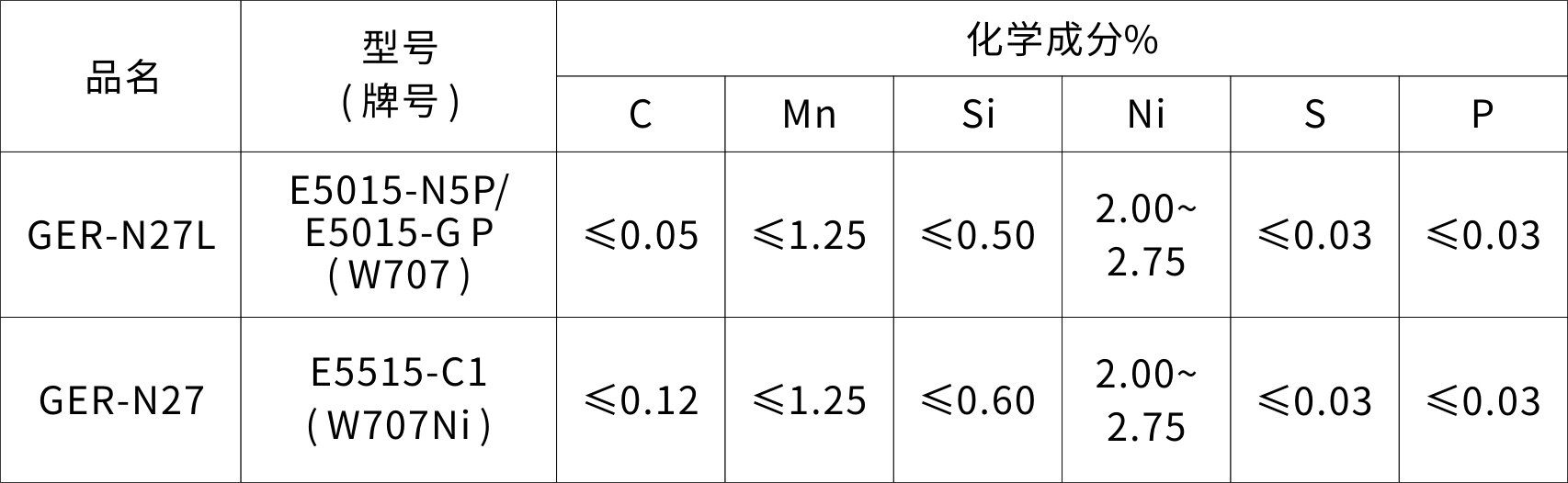

從上表可見，GER-N27（W707Ni）熔敷金屬化學(xué)成分C和Si均略高于GER-N27L（W707），因此，在強度方面GER-N27L（W707）屬于490MPa級焊條，抗拉強度低GER-N27（W707Ni）一個級別，相應(yīng)的GER-N27L（W707）的沖擊性能略優(yōu)于GER-N27（W707Ni），但在實際應(yīng)用中，GER-N27L（W707）和GER-N27（W707Ni）沖擊試驗一般均按-70℃或-75℃指標(biāo)驗收。

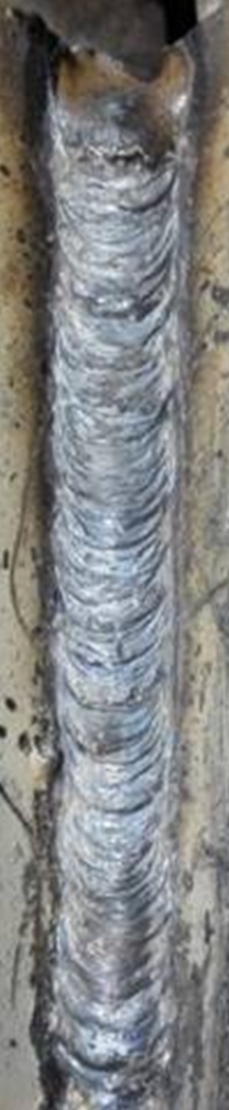

① 脫渣前          ② 脫渣后

GER-N27L（W707）立上角焊

①脫渣前          ② 脫渣后

GER-N27（W707Ni）立上角焊

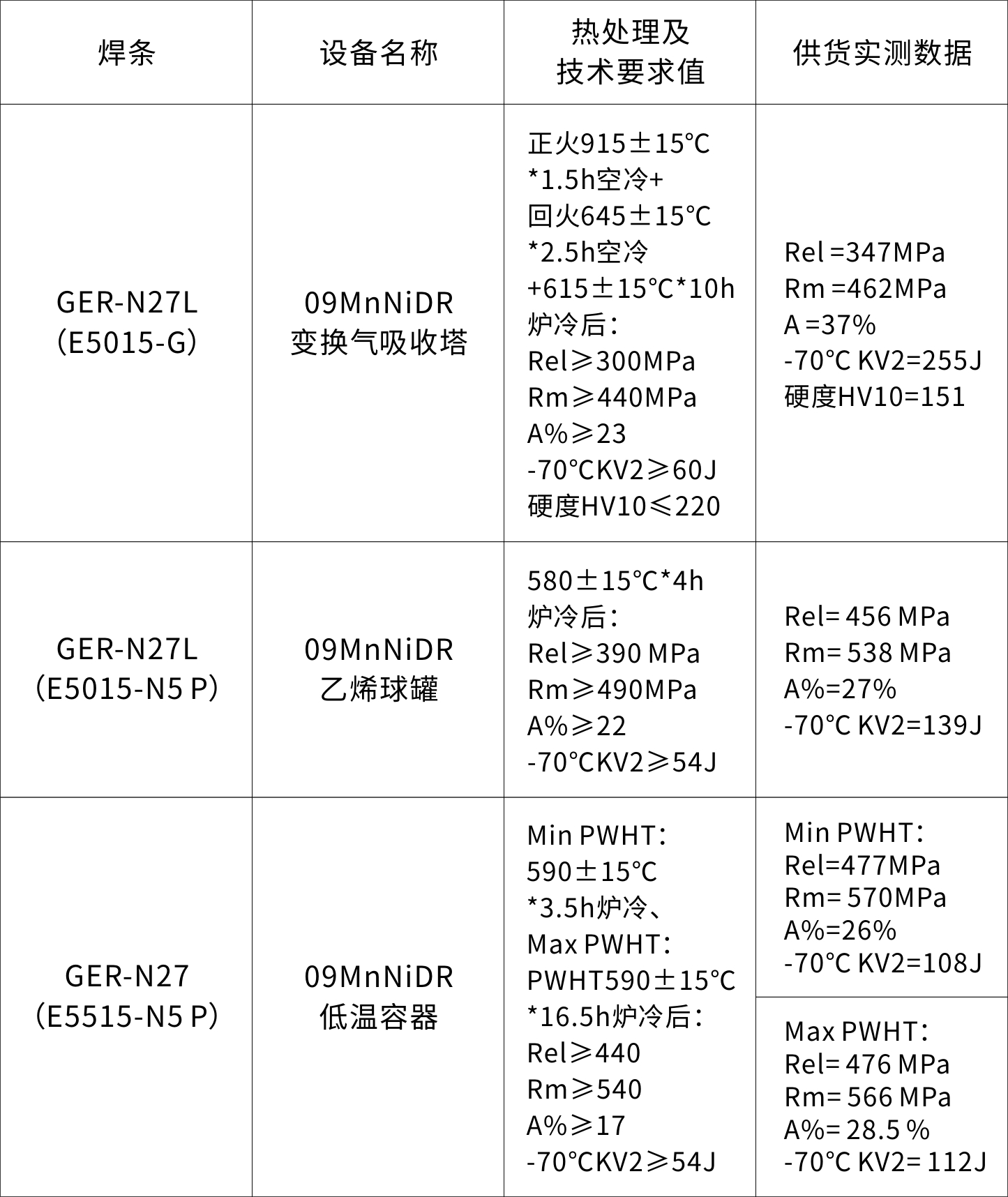

GER-N27L和GER-N27在焊接ASME SA-203 GrA/B或09MnNiDR鋼時，全位置焊接性優(yōu)良（如上圖所示兩種焊條立焊焊縫成型情況），一般建議焊接線能量不超過35kJ/cm，以便獲得以針狀鐵素體為主的優(yōu)良組織。GER-N27L（W707）應(yīng)用于需要進行調(diào)質(zhì)熱處理+退火熱處理設(shè)備時，通常是為了獲得更加優(yōu)良的低溫沖擊韌性，但會損失一部分強度，抗拉強度一般低于500MPa；GER-N27L（W707）除塔器外，還應(yīng)用于09MnNiDR鋼制乙烯球罐，而GER-N27（W707Ni）則常用于僅需進行退火熱處理的低溫容器，以下將分別舉例GER-N27L和GER-N27應(yīng)用及相關(guān)性能情況。

09MnNiDR吸收塔器                                                          09MnNiDR乙烯球罐

<< 返回上一頁

上一篇：鉻鉬鋼用耐熱鋼焊條簡介 下一篇：Q690鋼用焊條簡介
